TVS-діоди серії 1.5KE з потужністю розсіювання 1500 Вт

Серія 1.5KE досить універсальна: робоча напруга не приводить до спрацьовування може бути вибраний з діапазону від 5.8 до 512 В, а мінімальна напруга пробою є діапазоном від 6.45 до 570 В.

Діоди серії 1.5KE забезпечують пікову потужність розсіювання 1500 Вт. при формі імпульсу 10/1000 мкс. В рамках цієї серії доступні як несиметричні/односпрямовані версії (Uni-directional) так і симетричні/двонаправлені виконання (Bi-directional).

Обмежувальні діоди найбільш затребуваних та популярних серій: 1.5KE, P6KE – для наскрізного монтажу, а також PESD, SMAJ, SMBJ, SMCJ, 1.5SMC, P6SMB – для поверхневого монтажу.

Монтаж у наскрізні отвори

Серія	Зовнішній вигляд	Корпус	VR	VBR	PPPM

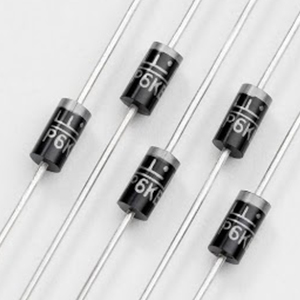

P6KE		DO-15	5.8…512 В	6.45…630 В	600 Вт

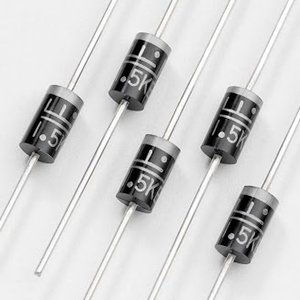

1.5KE		DO-201	5.8…512 В	6.45…630 В	1500 Вт

Поверхневий монтаж

Серія	Зовнішній вигляд	Корпус	VR	VBR	PPPM

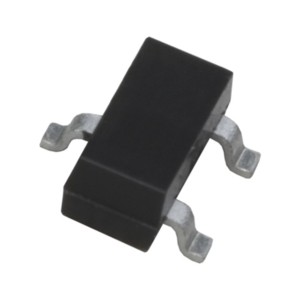

PESD		SOD-323 SOT23 SOT353 SOD-523			130 Вт

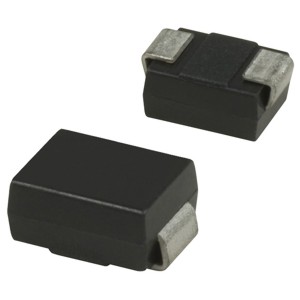

SM6T		SMB	TVS-прилади, розраховані на потужність 600 Вт виробництва компанії STMicroelectronics

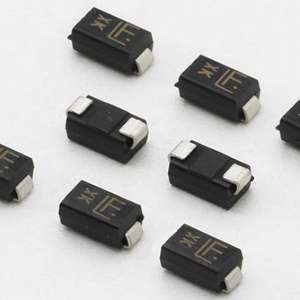

SMAJ		DO-214AC	5.0…440 В	6.4…543 В	400 Вт
SMBJ		DO-214AA	5.0…440 В	6.4…543 В	600 Вт

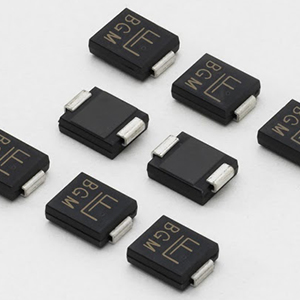

SMCJ		DO-214AB	5.0…440 В	6.4…543 В	1500 Вт

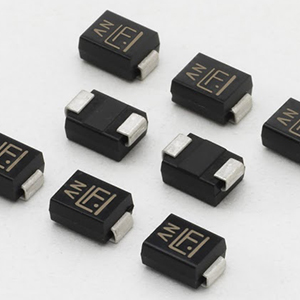

P6SMB		DO-214AA	5.8…495 В	6.45…577.5 В	600 Вт

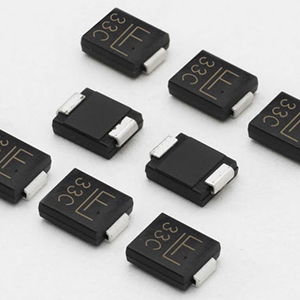

1.5SMC		DO-214AB	5.8…495 В	6.45…577.5 В	1500 Вт
