Pico e-Paper 2.9
2,9-дюймовий дисплейний модуль E-Paper E-Ink для Raspberry Pi Pico, 296 × 128 пікселів, чорно-білий, SPI інтерфейс.
Цей продукт є пристроєм E-Paper, в якому використовується технологія відображення зображення Microencapsulated Electrophoretic Display, MED. Початковий підхід полягає у створенні крихітних сфер, у яких заряджені кольорові пігменти суспендують у прозорій олії та рухатимуться залежно від електронного заряду. Візерунки на екрані електронного паперу відображаються за рахунок відображення навколишнього світла, тому для нього не потрібне фонове світло.
Особливості
- Відсутність підсвічування дозволяє відображати останній контент протягом тривалого часу навіть при вимкненні живлення;
- Наднизьке енергоспоживання, основне енергоспоживання тільки в момент оновлення дисплея;
- Інтерфейс SPI вимагає мінімальної кількості контактів вводу-виводу.

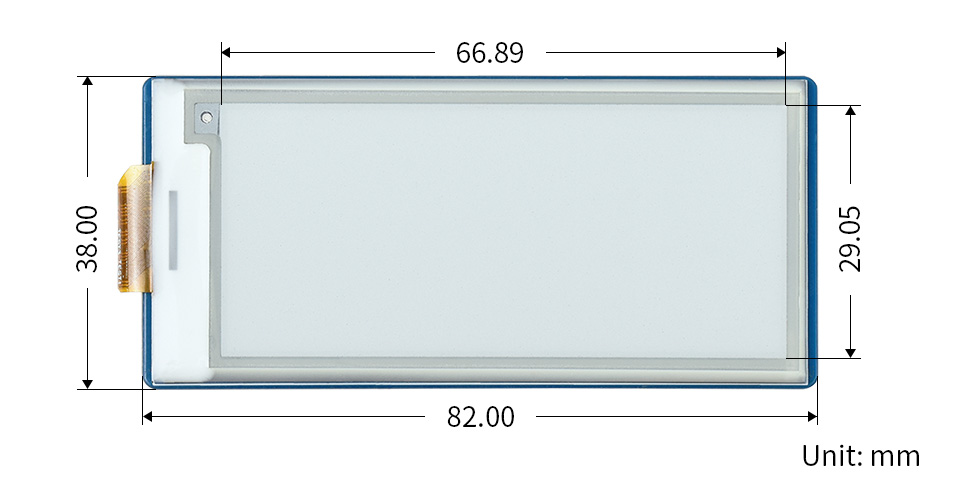

| Робоча напруга: | 3,3 В / 5 В |
| Інтерфейс: | 3-провідний SPI, 4-провідний SPI |
| Габаритні розміри: | 82,0 мм × 38,0 мм |
| Розмір дисплея: | 79,0 мм × 36,7 мм |
| Крок точки: | 0,138 × 0,138 |
| Роздільна здатність: | 296 × 128 пікселів |
| Колір дисплея: | чорний, білий |
| Відтінки сірого: | 2 |
| Час часткового оновлення: | 0,3 с |
| Час повного оновлення: | 2 с |
| Потужність оновлення: | 26,4 мВт (тип.) |
| Струм у режимі очікування: | |
| Кут огляду: | > 170 ° |
Синхронізація SPI
На відміну від традиційного протоколу SPI, лінія передачі даних від веденого до ведучого прихована, оскільки пристрою потрібно лише відображення.
- CS - вибір керованого чіпа, коли CS LOW чіп включений.
- DC - виведення управління даними / командами, коли DC = 0 команда запису, коли DC = 1 запис даних.
- SCLK - послідовний тактовий сигнал.
- SDIN - лінія даних від ведучого до веденого.
Зв'язок SPI має синхронізацію передачі даних, яка комбінується CPHA та CPOL.
- CPOL визначає рівень послідовного синхронного годинника в стані очікування. Коли CPOL = 0 рівень низький. Однак CPOL мало впливає на передачу.
- CPHA визначає, чи збираються дані на першому фронті тактового сигналу або на другому фронті тактового сигналу послідовного синхронного годинника; коли CPHL = 0, дані збираються першому фронті тактового сигналу.
Є 4 режими зв'язку SPI. Зазвичай використовується SPI0, де CPHL = 0, CPOL = 0.

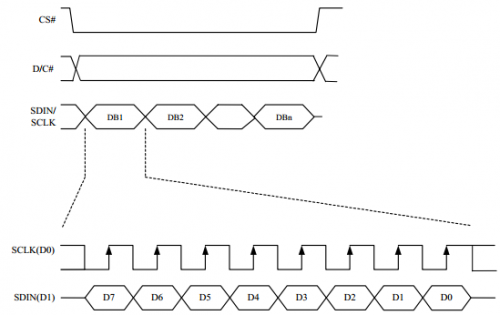

Як видно з малюнку вище, передача даних починається на першому задньому фронті SCLK, і за один такт передається 8 біт даних. Тут використовується SPI0 і дані передаються бітами, спочатку MSB.
Як визначити пікселі
У монохромному зображенні ми визначаємо пікселі, 0 – чорний, а 1 – білий.
Білий： □ ， Біт 1
Чорний： ■ ： Біт 0
- Крапка на малюнку називається пікселем. Як знаємо, 1 і 0 використовуються визначення кольору, тому ми можемо використовувати один біт визначення кольору одного пікселя, а 1 байт = 8 пікселів.
- Наприклад, якщо ми встановимо перші 8 пікселів у чорний колір, а останні 8 пікселів у білий колір, вони будуть 16-бітними, як показано нижче:
Для комп'ютера дані зберігаються у форматі MSB: Таким чином, ми можемо використовувати два байти для 16 пікселів.

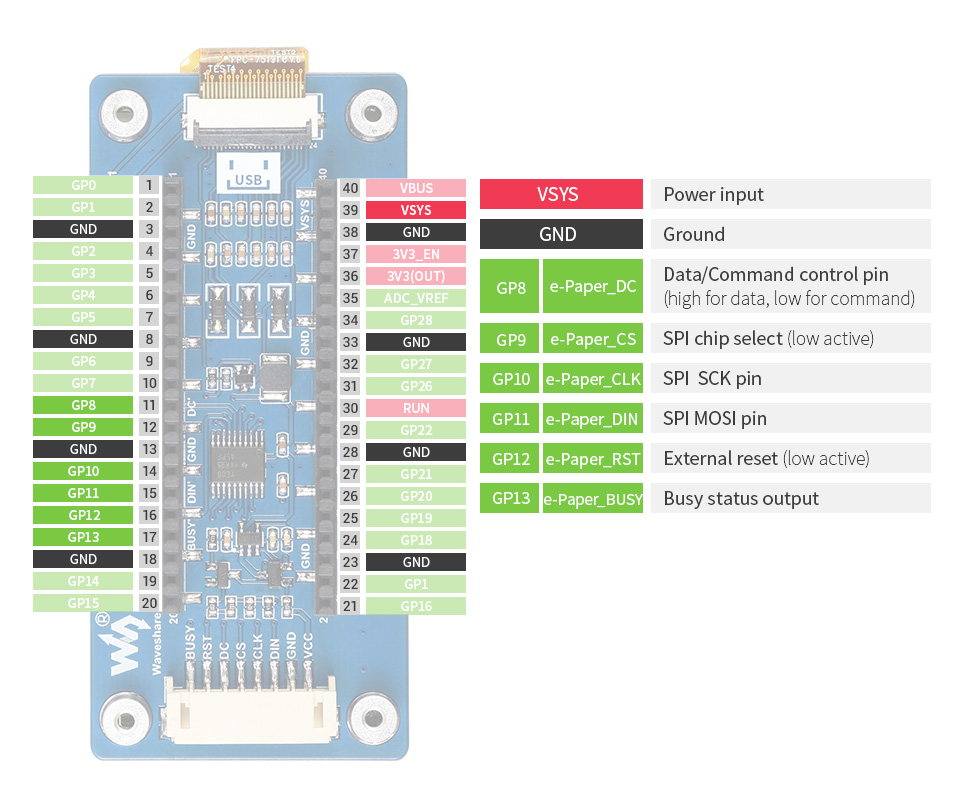

Розпинування Pico e-Paper 2.9
