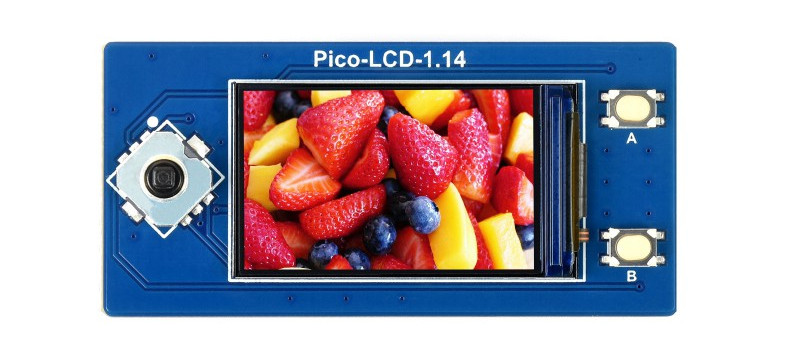

Pico LCD 1.14
1,14-дюймовий ЖК-дисплей для Raspberry Pi Pico, 65K кольорів RGB, 240 × 135 пікселів, SPI інтерфейс.
Функції
- Роздільна здатність 240 × 135, екран IPS, 65K кольорів RGB;
- Інтерфейс SPI, потребує мінімальної кількості контактів введення-виведення;
- 4х кнопки для зручної взаємодії.
| Робоча напруга: | 2,6 ~ 5,5 В |
| Роздільна здатність: | 240x135 пікселів |
| Інтерфейс зв'язку: | 4-дротовий SPI |
| Розмір дисплея: | 24,91 x 14,86 мм |
| Тип дисплея: | IPS |
| Розмір пікселя: | 0,1101 x 0,1035 мм |
| Драйвер: | ST7789 |
| Розміри: | 52,00 x 25,00 мм |
Розпинування Pico LCD 1.14
ЖК-дисплей и контроллер
ST7789VW - це однокристальний контролер / драйвер для ЖК-дисплея TFT з кольоровим графічним відображенням 262 тис. кольорів. Він складається з 240 схем керування лініями витоку та 320 ліній затвора. Роздільна здатність цього ЖК-дисплея складає 135 (H) x 240 (V) RGB, він підтримує горизонтальний та вертикальний режими та не використовує всю оперативну пам'ять контролера.
Цей ЖК-дисплей підтримує 8-бітний / 9-бітний / 16-бітний / 18-бітний паралельний інтерфейс, тобто RGB444, RGB565, RGB666. Колірний формат, який використовується в демонстраційних кодах, - RGB565.

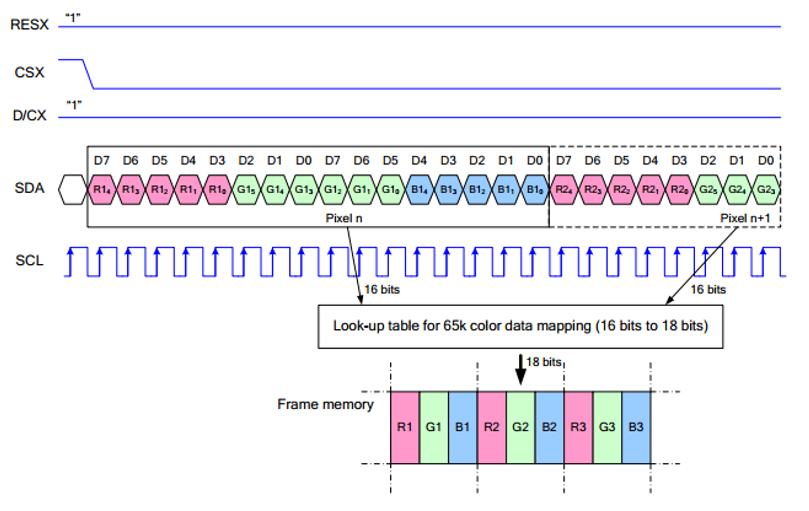

Цей ЖК-дисплей використовує 4-рядковий інтерфейс SPI для зменшення GPIO та високої швидкості.
На відміну від традиційного протоколу SPI, лінія передачі даних від веденого до ведучого прихована, оскільки для пристрою потрібно лише відображення.
- RESX - вывод вихід скидання, він повинен бути низьким при живленні модуля і бути вищим в інший час;
- CSX - це вибір веденого чіпа, коли CS низький, чип включений.
- D / CX - виведення управління даними / командами, коли DC = 0, команда запису, коли DC = 1, дані запису;
- SDA - виведення даних для передачі даних RGB, він працює як вихід MOSI інтерфейсу SPI;
- SCL - працює з висновками SCLK інтерфейсу SPI.
Зв'язок SPI має синхронізацію передачі даних, яка комбінується CPHA та CPOL.
CPOL визначає рівень послідовного синхронного годинника в стані очікування. Коли CPOL = 0 рівень низький. Проте CPOL мало впливає передачу.
CPHA визначає, чи збираються дані на першому фронті тактового сигналу або на другому фронті тактового сигналу послідовного синхронного годинника; коли CPHL = 0, дані збираються першому фронті тактового сигналу.
Є 4 режими зв'язку SPI. Зазвичай використовується SPI0, де CPHL = 0, CPOL = 0.
