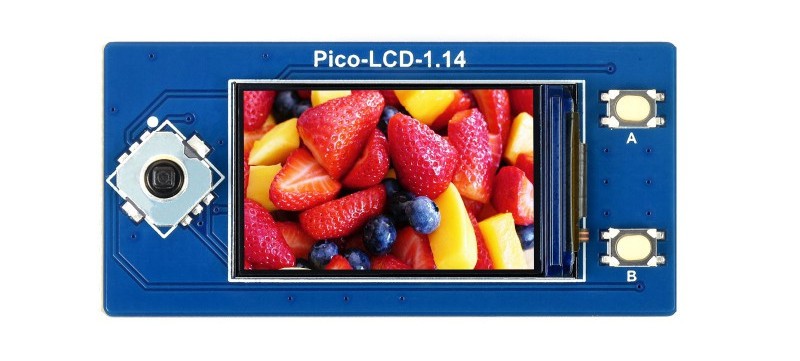

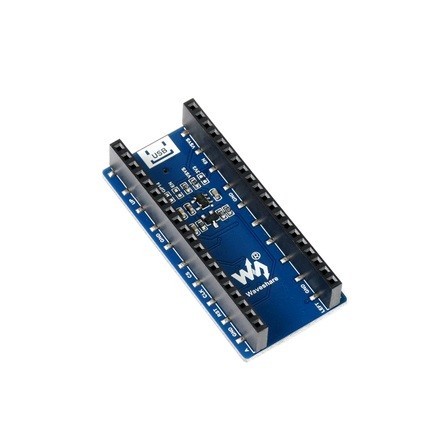

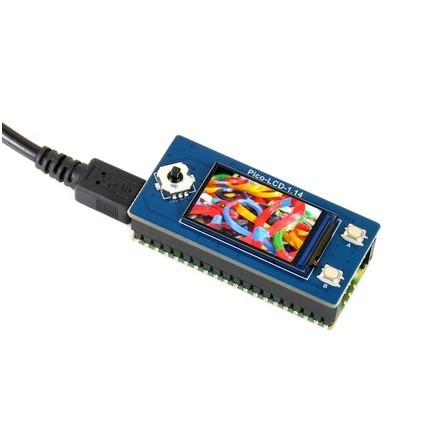

Pico-LCD-1.14

1,14-дюймовий РК-дисплей для Raspberry Pi Pico , 65K кольорів RGB, 240×135 пікселів, SPI інтерфейс. Функції

• Роздільна здатність 240 × 135, екран IPS, 65K кольорів RGB;
• Інтерфейс SPI, вимагає мінімальної кількості контактів введення-виводу;
• 4х кнопки для зручної взаємодії.

Характеристики

Робоча напруга:	2,6 ~ 5,5 В
Розширення:	240x135 пікселів
Інтерфейс зв'язку:	4-провідний SPI
Розмір дисплея:	24,91 x 14,86 мм
Панель дисплея:	IPS
Розмір пікселя:	0,1101 x 0,1035 мм
Драйвер:	ST7789
розміри:	52,00 x 25,00 мм

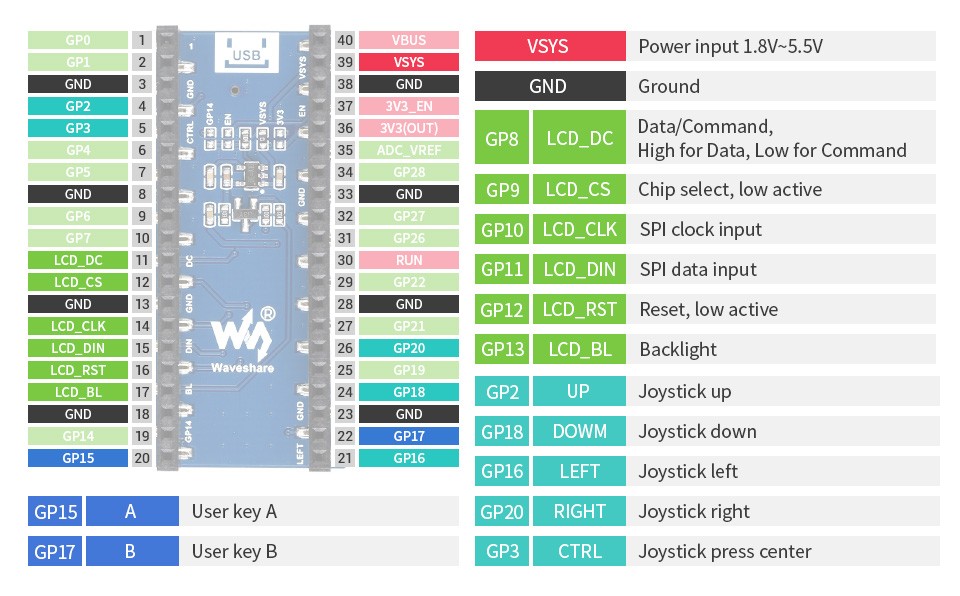

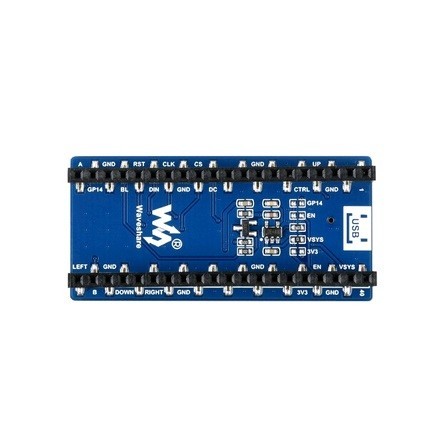

Розпинування Pico LCD 1.14

РК-дисплей та контролер ST7789VW - це однокристальний контролер/драйвер для РК-дисплея TFT з кольоровим графічним відображенням 262 тис. кольорів. Він складається з 240 схем управління лініями витоку та 320 ліній затвора. Роздільна здатність цього РК-дисплея становить 135 (H) x 240 (V) RGB, він підтримує горизонтальний і вертикальний режими і не використовує всю оперативну пам'ять контролера. Цей РК-дисплей підтримує 8-бітний/9-бітний/16-бітний/18-бітний паралельний інтерфейс, тобто RGB444, RGB565, RGB666. Колірний формат, що використовується в демонстраційних кодах, – RGB565. Цей РК-дисплей використовує 4-рядковий інтерфейс SPI для зменшення GPIO та високої швидкості. На відміну від традиційного протоколу SPI, лінія передачі даних від веденого до ведучого прихована, оскільки пристрою потрібно лише відображення.

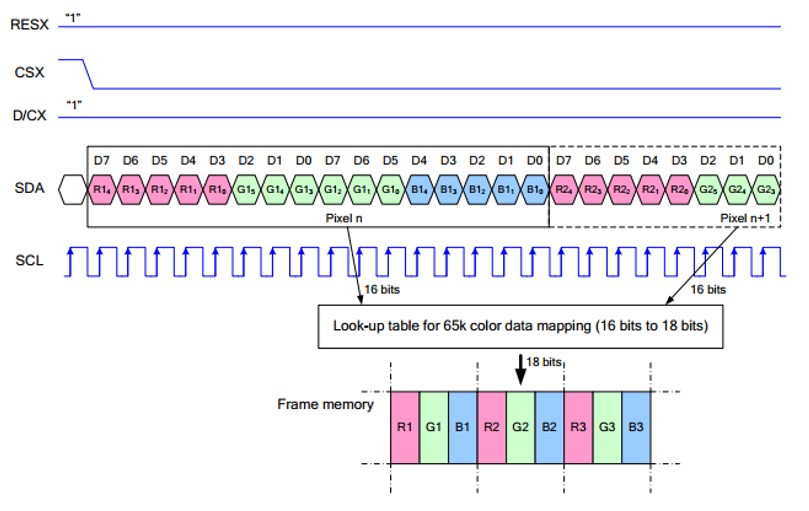

• RESX - висновок скидання, він повинен бути низьким при живленні модуля і бути вищим в інший час;
• CSX - це вибір керованого чіпа, коли CS низький, чип включений.
• D / CX - виведення управління даними / командами, коли DC = 0, команда запису, коли DC = 1, дані запису
• SDA – виведення даних для передачі даних RGB, він працює як виведення MOSI інтерфейсу SPI;
• SCL працює із висновками SCLK інтерфейсу SPI.

Зв'язок SPI має синхронізацію передачі даних, яка комбінується CPHA та CPOL. CPOL визначає рівень послідовного синхронного годинника в стані очікування. Коли CPOL = 0 рівень низький. Однак, CPOL мало впливає на передачу. CPHA визначає, чи збираються дані на першому фронті тактового сигналу або на другому фронті тактового сигналу послідовного синхронного годинника; коли CPHL = 0, дані збираються першому фронті тактового сигналу. Є 4 режими зв'язку SPI. Зазвичай використовується SPI0, де CPHL = 0, CPOL = 0.
