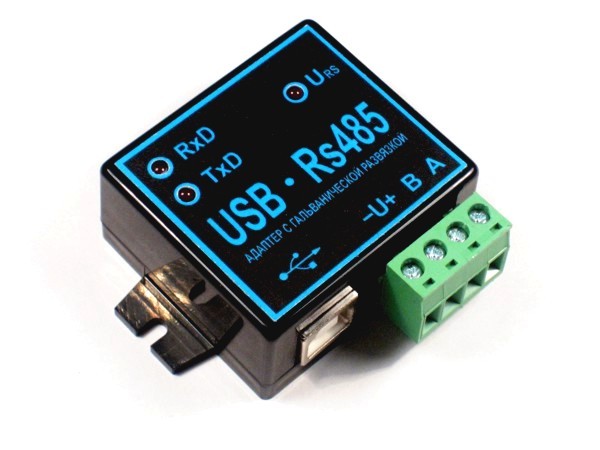

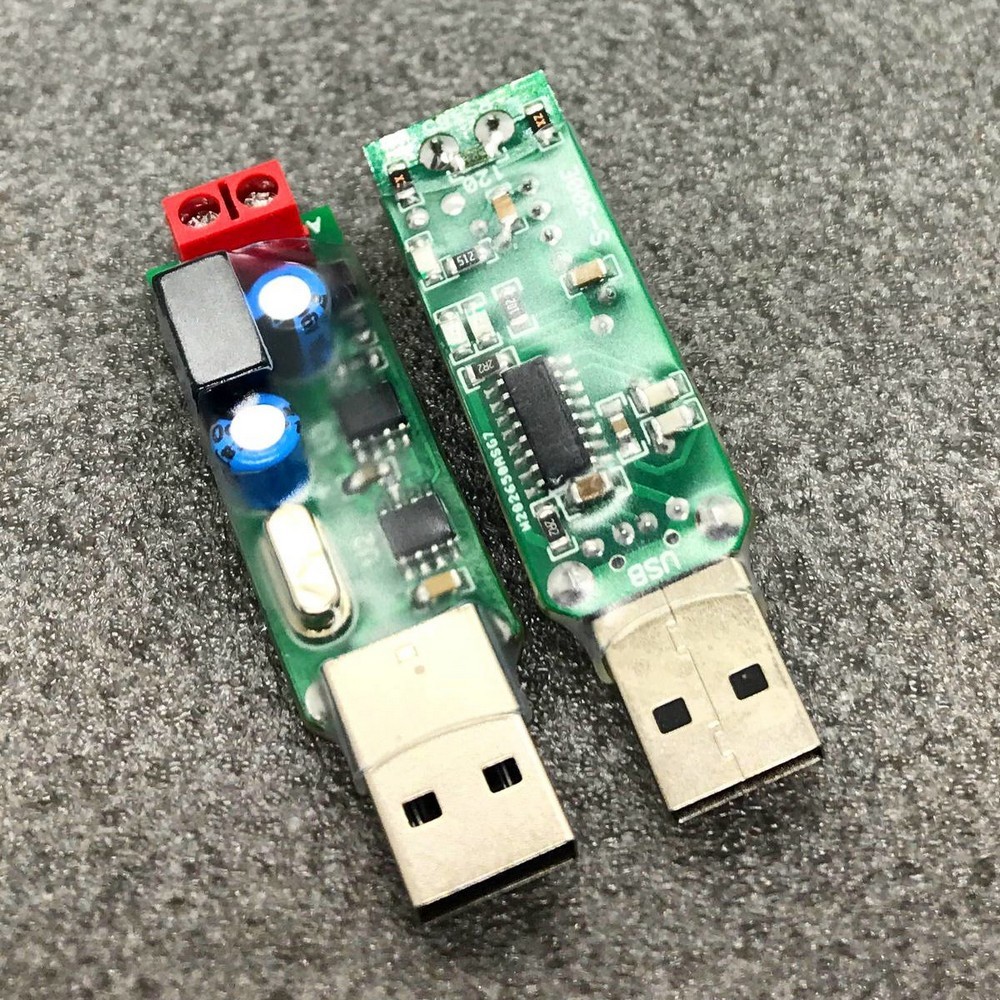

АДАПТЕР USB-RS485

Адаптер призначений для забезпечення зв'язку пристроїв автоматики, що мають промисловий інтерфейс RS-485 з персональним комп'ютером.

В адаптері застосована ІС інтерфейсу RS-485 оснащена драйверами зі зниженою швидкістю наростання вихідної напруги, що знижує радіоперешкоди та забезпечує передачу та прийом без помилок до максимальної швидкості 500 кбіт/с. Інтерфейс USB виконано на основі фірмового апаратного моста FTDI. В якості гальванічної розв'язки використовується IC на основі чіп-трансформатора. Живлення інтерфейсу RS-485 здійснюється від USB через DC/DC перетворювач (12 В). Цю ж напругу (з виходу –U+) можна використовувати для живлення інтерфейсної частини пристроїв, що підключаються (зі струмом споживання до 80 мА). Індикація напруги живлення здійснюється світлодіодом “Urs”, передачі та прийому – світлодіодами “TxD” та “RxD” відповідно.

Адаптер тестувався на швидкості обміну 460800 біт/с.

Тестування проводилося за схемою, зображеною на малюнку.

На комп'ютерах встановлено програмне забезпечення: драйвер FTDI, Advanced Serial Port Monitor 3.5.3 (www.aggsoft.com), протокол обміну Modbus RTU.
