8-бітний мікроконтролер ATmega808
11.10.2022
ATmega808 - це 8-бітний мікроконтролер AVR® з апаратним множником, що працює на частоті до 20 МГц і має до 8 КБ флеш-пам'яті, 1 КБ SRAM і 256 байт EEPROM в 28- і 32-контактних корпусах. У цій серії використовуються новітні незалежні від ядра периферійні пристрої з функціями низького енергоспоживання, включаючи систему подій, інтелектуальні аналогові та вдосконалені периферійні пристрої.
| Тип корпусу | TQFP-32, SSOP-28 |
| Тип програмної пам'яті | Flash |
| Розмір пам'яті програми (КБ) | 8 |
| Максимальна тактова частота (MIPS/DMIPS) | 20 |
| Дані EEPROM (байти) | 256 |
| Захоплення/Порівняння/ШІМ (CCP) | 0 |
| Макс. 8-бітові цифрові таймери | 0 |
| Кількість АЦП | 1 |
| Канали АЦП | 12 |
| Максимальна роздільна здатність АЦП (біт) | 10 |
| Кількість компараторів | 1 |
| Темп. Діапазон Мін. | -40 |
| Темп. Діапазон Макс. | 125 |
| Максимальна робоча напруга (В) | 5.5 |
| Мінімальна робоча напруга (В) | 1.8 |
| Кількість пінів | 32, 28 |
| Низьке енергоспоживання | Так |
Блок-схема ATmega808:

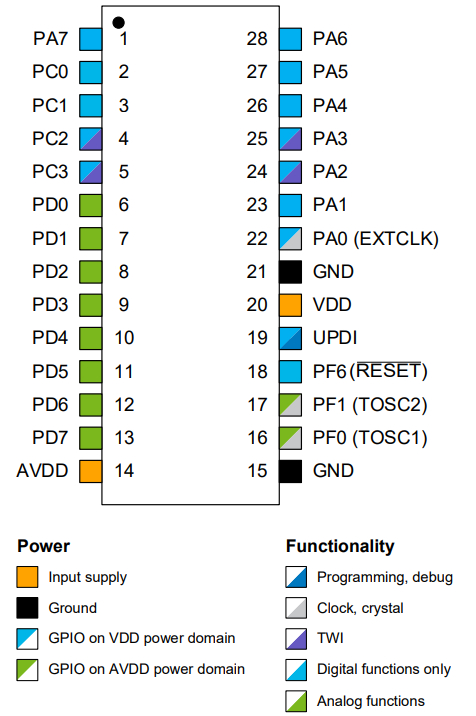

Розпинування ATmega808 у корпусі SSOP-28:

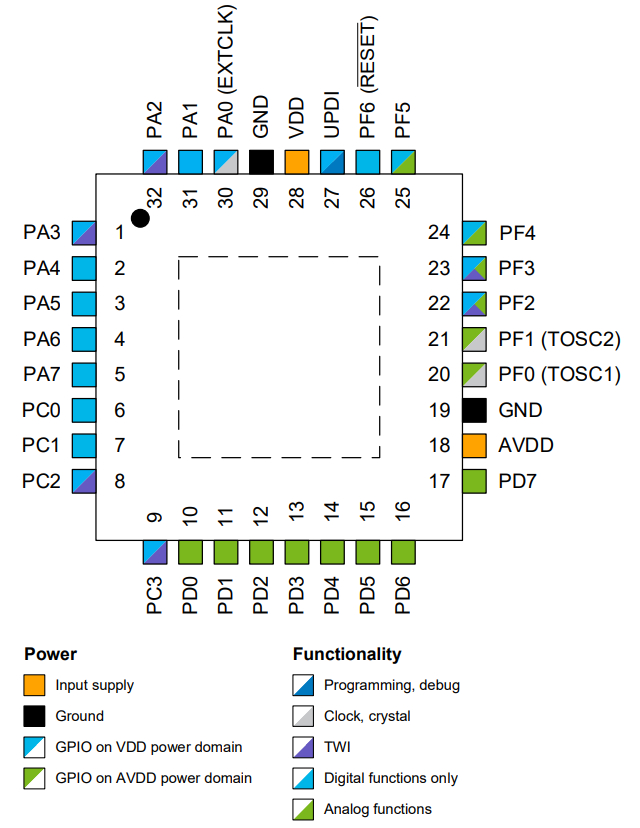

Розпинування ATmega808 у корпусі TQFP-32:

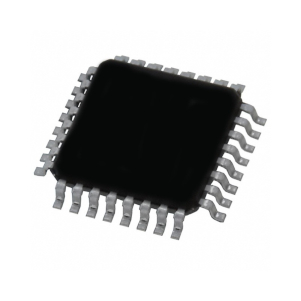

ATmega808-AF
