Контролер LED індиктора
26.09.2022

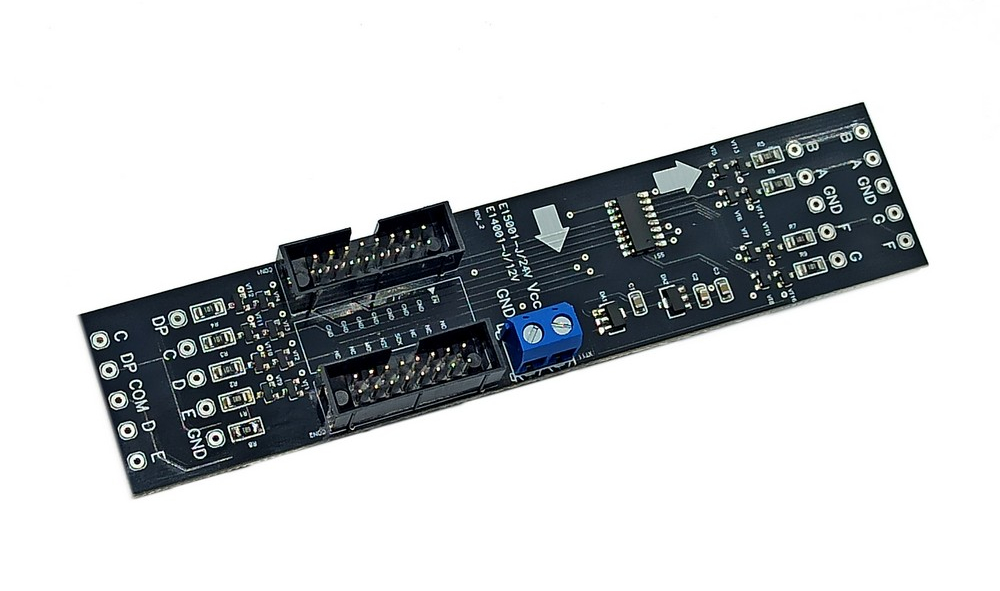

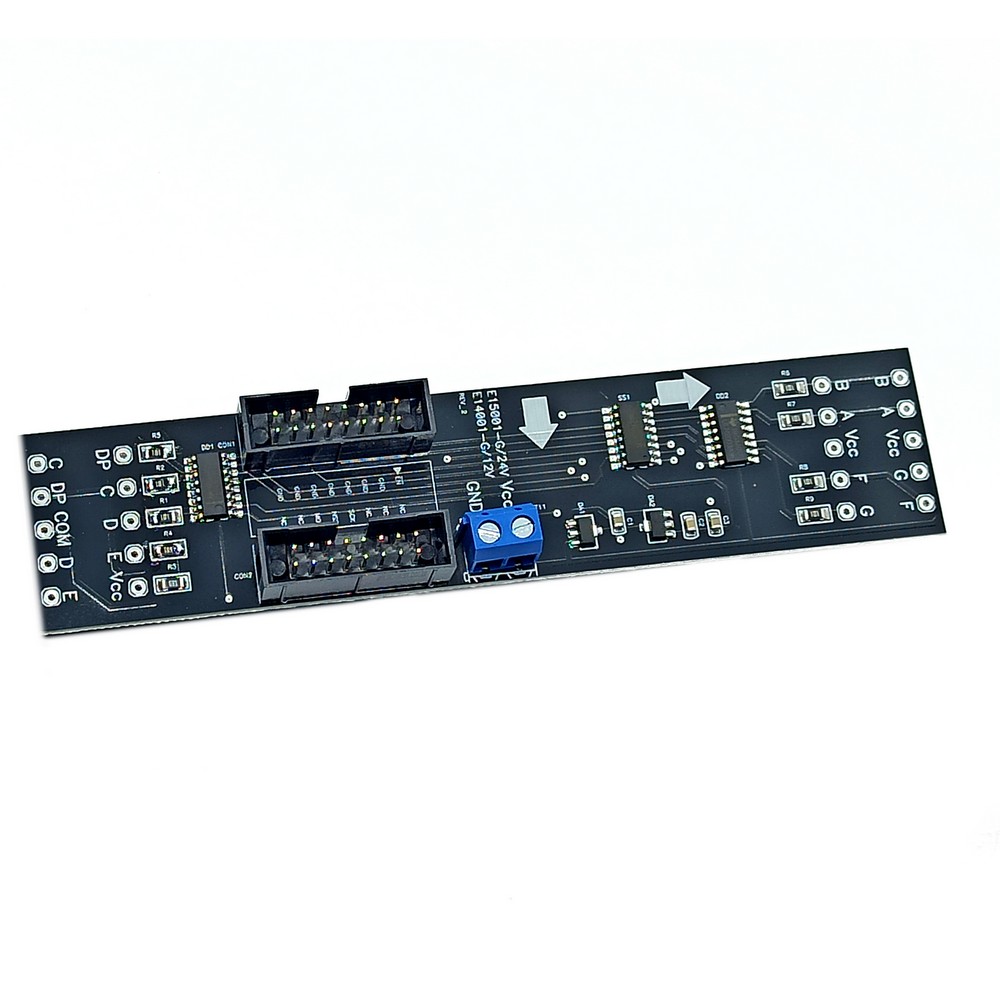

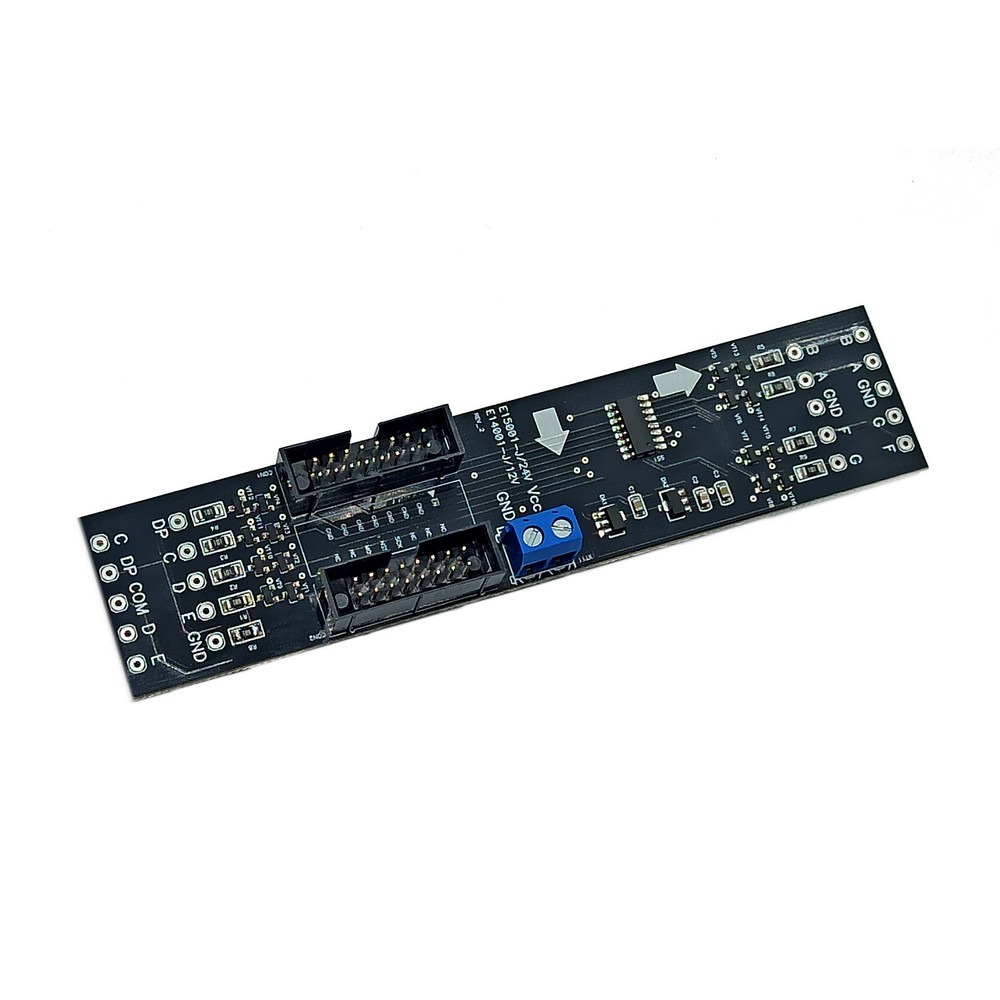

Плата управління світлодіодним індикатором
Плата для підключення світлодіодних індикаторів. Плата з'єднується з пристроєм, що управляє, та іншими платами за допомогою 16-жильного шлейфу з кроком 1,27 мм.
Для комплектації табло необхідно послідовно з'єднати потрібну кількість плат із встановленими на них індикаторами. Дані передаються за 8-бітним послідовним інтерфейсом. Напрямок даних - LSB-first. Сегменти точки та коми об'єднані. Для виведення лише точки необхідно видалити резистор R3.
Опис контактів:
- EN – дозвіл виведення даних на індикатор для активації подати логічний «0»
- SCK – тактовий сигнал
- NSS – перенесення даних у вихідні регістри. Після надсилання даних встановити логічну «1» на 10 мс
- MOSI – лінія даних. Bit 0 – B, bit 1 – A, bit 2 – F, bit 3 – G, bit 4 – C, bit 5 – D, bit 6 – E, bit 7 – DP, COMMA. Для активації сегмента необхідно відповідний біт встановити логічну «1».
- GND – мінус живлення
- NC – не використовується
- Vcc — плюс живлення (24 В / 12 В)

| Напруга живлення: | DC 24 В (E15001) / 12 В (E14001) |
| Струм: | 130 мА (зі встановленим індикатором) |
| Напруга на сигнальних лініях: | 5 В |
| Робоча температура: | -25 С...+85 С |
