LED Control CC

    Контролер LED індикатора
    249,00 ₴
    від: 1 шт.
    від: 2 шт. — 232,26 ₴
    від: 9 шт. — 215,67 ₴
    Плата управління світлодіодним індикатором з загальним катодом
    тимчасово не в наявності
    код товару: 00-00065858
    Виробник:Украина
    Фото на сайті може відрізнятись від реального виду предмета, але це не впливає на основні характеристики виробу
    Знайти PDF з Google
    Опис

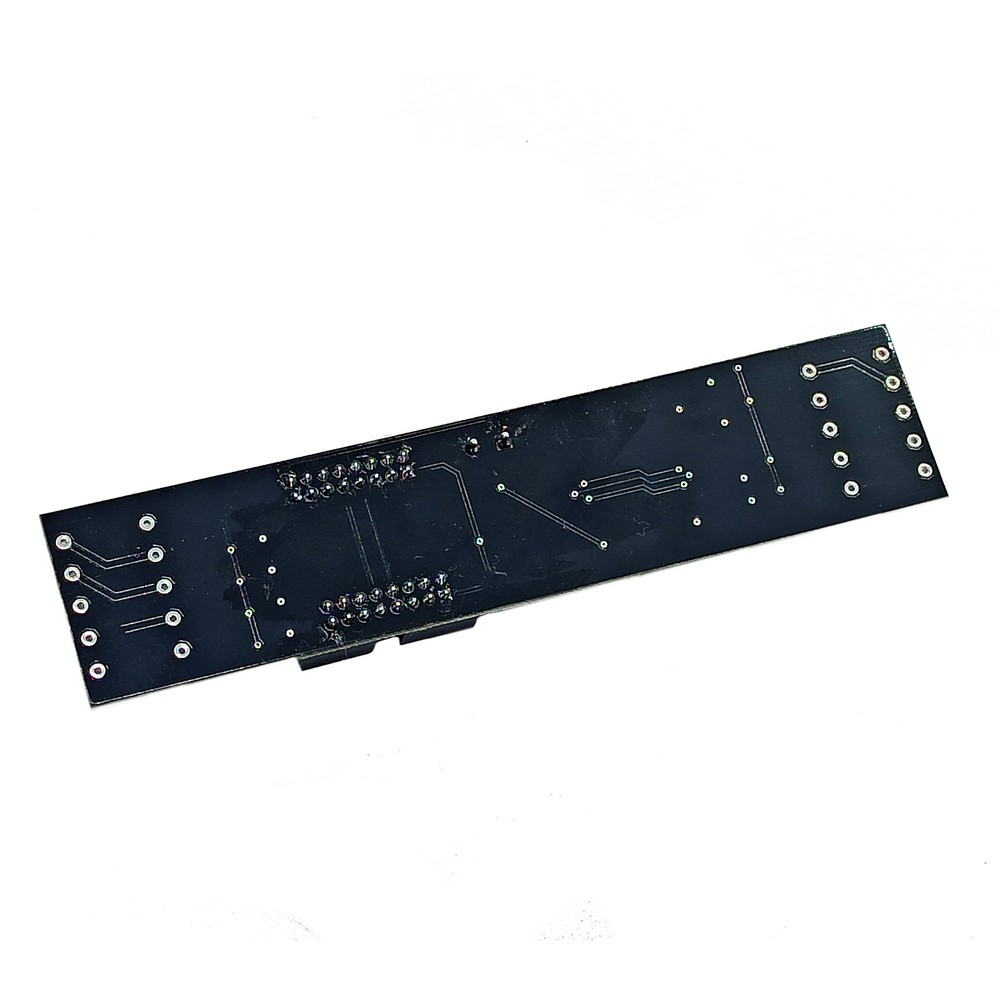

    Плата керування індикатором
    Плата для підключення світлодіодних індикаторів E15001-J, E14001-J та інших моделей з аналогічним розташуванням висновків та характеристиками із загальним катодом. Плата з'єднується з керуючим пристроєм та іншими платами за допомогою 16-жильного шлейфу з кроком 1,27 мм.

    Для комплектації табло необхідно послідовно з'єднати потрібну кількість плат із встановленими на них індикаторами. Дані передаються за 8-бітним послідовним інтерфейсом. Напрямок даних - LSB-first. Сегменти точки та коми об'єднані. Для виведення лише точки необхідно видалити резистор R3.
    Характеристики:
    Напруга живлення: DC 24 В (E15001) / 12 В (E14001)
    Струм: 130 мА (з встановленим індикатором)
    Напруга на сигнальних лініях: DC 5 В
    Робоча температура: -25°С...+85°С


    Опис висновків:
    EN – дозвіл виведення даних на індикатор для активації подати логічний «0»
    SCK – тактовий сигнал
    NSS – перенесення даних у вихідні регістри. Після надсилання даних встановити логічну «1» на 10 мс
    MOSI – лінія даних. bit 0 – B, bit 1 – A, bit 2 – F, bit 3 – G, bit 4 – C, bit 5 – D, bit 6 – E, bit 7 – DP, COMMA. Для активації сегмента необхідно відповідний біт встановити логічну «1».
    GND – мінус живлення
    NC – не використовується
    Vcc - плюс харчування (24 В / 12 В)
