8-бітний мікроконтроллер ATtiny824
01.09.2022
ATtiny824 є мікроконтролером AVR® з апаратним множником, що працює на частоті до 20 МГц, з 8 КБ флеш-пам'яті, 1 КБ SRAM і 128 байт EEPROM в 14-контактних корпусах TSSOP і SOIC. У сімействі використовуються нові основні незалежні периферійні пристрої із функціями низького енергоспоживання.
Особливості:
- Високопродуктивний процесор AVR RISC з апаратним множником
- Працює на частоті до 20 МГц
- Доступ до введення-виведення за один цикл
- Дворівневий контролер переривань
- Сплячі режими: в режимі очікування, в режимі очікування, при вимкненні живлення
- 6-канальна система подій
- Настроювана логіка (CCL)
- Одноконтактний інтерфейс програмування та налагодження (UPDI)
Аналогові функції:
- 12-розрядний диференціальний АЦП із програмованим підсилювачем посилення (PGA)
- Аналоговий компаратор із внутрішнім опорним ЦАП
Таймер/лічильники:
- 1x 16-бітний таймер/лічильник типу A (TCA)
- 2x 16-бітний таймер/лічильник типу B (TCB)
- 1x 16-бітний лічильник реального часу (RTC) з контролером періодичних переривань (PIT)
Вбудовані функції безпеки:
- Скидання при включенні живлення (POR)
- Виявлення зниженої напруги (BOD)
- Монітор рівня напруги (VLM)
- Циклічна перевірка надмірності (CRC) сканування
- Віконний сторожовий таймер (WWDT)
Комунікація:
- Послідовні інтерфейси зв'язку: 2x USART, SPI, I2C
| Тип програмної пам'яті | Flash |
| Розмір програмної пам'яті (KB) | 8 |
| Максимальна тактова частота (MIPS/DMIPS) | 20 |
| Розмір ПЗП даних EEPROM (bytes) | 128 |
| Кількість АЦП | 1 |
| Диференціальні входи АЦП | Так |
| Канали АЦП | 9 |
| Максимальний дозвіл АЦП (біт) | 12 |
| Кількість компараторів | 1 |
| Темп. Діапазон Мін. | -40 |
| Темп. Діапазон Макс. | 125 |
| Робоча напруга Макс.(V) | 5.5 |
| Робоча напруга Мін.(V) | 1.8 |
| Кількість пінів | 14 |

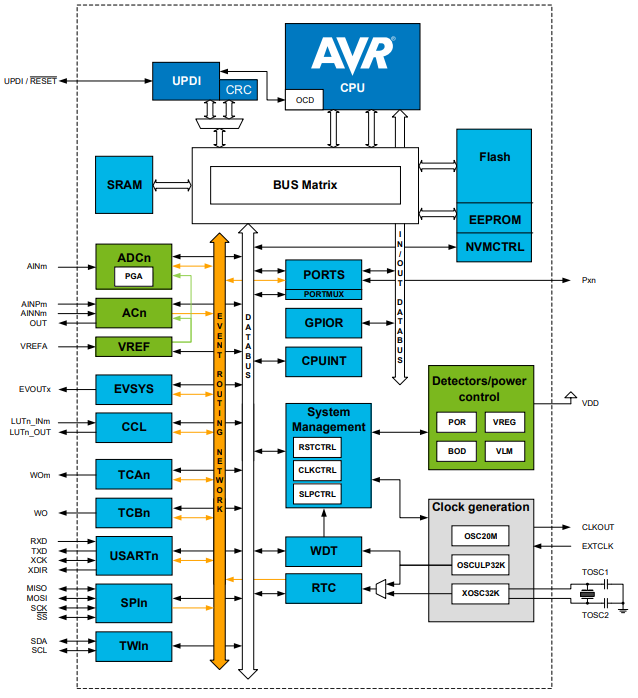

Блок-схема ATtiny824

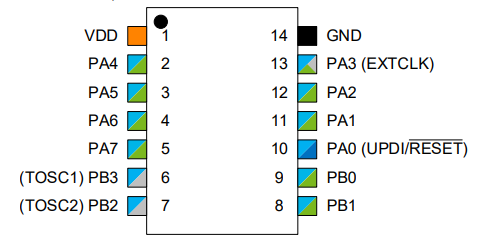

Розпинування ATtiny824:
