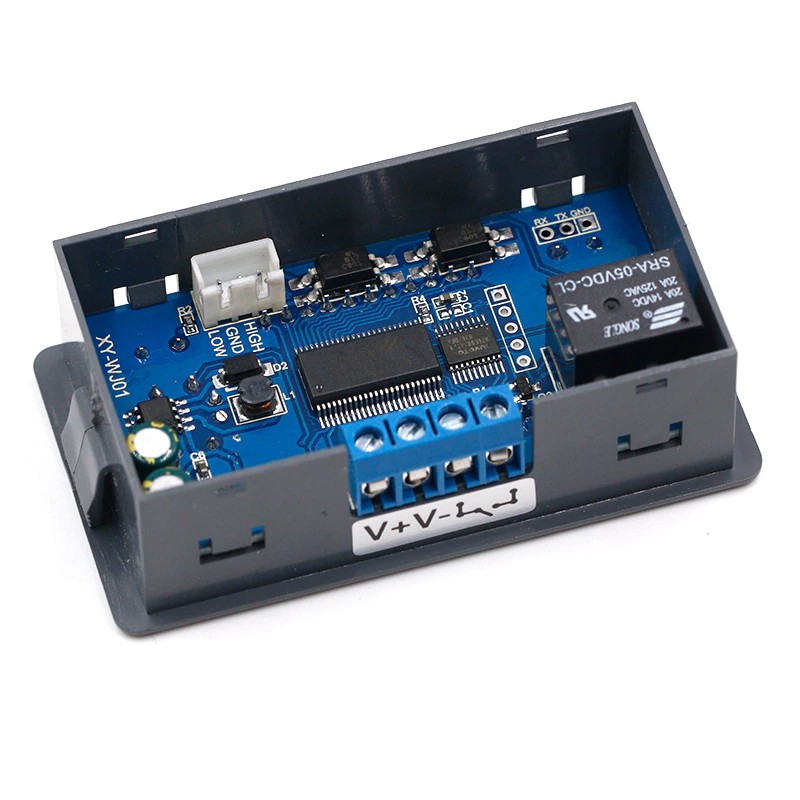

Реле часу, що настроюється, XY-WJ01 підійде для періодичного включення вентиляції, опалення, LED освітлення та інших пристроїв. Можливість встановлення різних параметрів OP (час увімкнення (замикання контактів реле)), CL (час вимикання (розмикання контактів реле)), LOP (кількість повторів циклу: від 1 до 9999 разів, для нескінченного повтору вибрати "-"), ці параметри не залежать один від одного і зберігаються окремо. Режим сну після 5 хвилин бездіяльності. Автоматичне збереження параметрів після вимкнення джерела живлення. Реле можна використовувати як в автоматичному режимі, так само запускається за допомогою кнопки або зовнішнього тригера.
Характеристики:
напруга живлення: 6...30 вольт постійного струму
струм у стані спокою: ~15 мА
робочий струм: ~50 мА
діапазон часу: 0.01 секунд ... 9999 хвилин
зовнішній сигнал тригера: високий рівень: 3.0...24вольт, низький рівень: 0.0...0.2 вольт
тип реле: SPST-NO Isolated Contacts
навантаження: до 10 ампер при 14 вольт постійного струму, до 5 ампер при 220 вольт змінного струму
робоча температура: -40...85 °C
розмір: 71*39*25 мм
вага: 45 грам
Режими роботи
Реле часу має кілька режимів роботи, вибрати один із яких можна в налаштуваннях модуля:
P0 вимкнення по таймеру – після подачі сигналу пуску, реле буде замкнуто протягом OP, а потім розімкнеться. Повторний сигнал запуску протягом часу OP ніяк не вплине стан реле.
P1 вимкнення за таймером – після подачі сигналу пуску, реле буде замкнуто протягом часу OP, а потім розімкнеться. Повторний сигнал запуску протягом часу OP перезапустить зворотний відлік часу.
P2 вимкнення по таймеру – після подачі сигналу пуску, реле буде замкнуто протягом OP, а потім розімкнеться. Повторний сигнал запуску протягом часу OP розімкне реле і скине відлік часу.
P3 включення по таймеру – після подачі сигналу пуску, реле залишатиметься розімкненим протягом CL, а потім контакти замкнуться. Повторний сигнал запуску протягом часу CL не вплине на стан реле.
P4 цикл ON–OFF – після подачі сигналу пуску, реле залишатиметься замкнутим протягом OP, а потім контакти розімкнуться на час CL. Кількість повторів визначається параметром LOP. Коли цикл відпрацює задану кількість повторів, то реле залишиться в розімкнутому стані. Повторний сигнал пуску під час роботи циклу скине таймер та поверне реле у вихідний стан.
P5 цикл OFF–ON – після подачі сигналу пуску реле залишатиметься розімкненим протягом часу CL, а потім контакти замкнуться на час OP. Кількість повторів визначається параметром LOP. Коли цикл відпрацює задану кількість повторів, то реле залишиться в замкнутому стані. Повторний сигнал пуску під час роботи циклу скине таймер та поверне реле у вихідний стан.
P6 цикл ON–OFF за живленням – після подачі живлення на модуль, реле буде замкненим протягом часу OP, а потім контакти розімкнуться на час CL. Кількість повторів визначається параметром LOP. Коли цикл відпрацює задану кількість повторів, то реле залишиться в розімкнутому стані. Повторний сигнал пуску в цьому режимі не впливає на роботу модуля.
P7 цикл OFF–ON за живленням – після подачі живлення на модуль, реле буде розімкнеться протягом часу CL, а потім контакти замкнуться на час OP. Кількість повторів визначається параметром LOP. Коли цикл відпрацює задану кількість повторів, то реле залишиться в розімкнутому стані. Повторний сигнал пуску в цьому режимі не впливає на роботу модуля.
P8 утримання за сигналом пуску (OP) – при подачі сигналу пуску реле замкне контакти, але зворотний відлік таймера почнеться тільки після припинення подачі сигналу (зовнішнього або кнопки ПАУЗА/ПУСК); після припинення подачі сигналу таймер відрахує час OP і після цього реле розімкнеться. Повторний сигнал запуску під час відліку часу OP скине таймер і відлік почнеться знову після припинення подачі сигналу.
P9 утримання по сигналу пуску (CL) – при подачі сигналу пуску реле розімкне контакти (початковий стан реле — замкнений), але зворотний відлік таймера почнеться тільки після припинення подачі сигналу (зовнішнього або кнопкою ПАУЗА/ПУСК); після припинення подачі сигналу таймер відрахує час CL і після цього реле розімкнеться. Повторний сигнал запуску під час відліку часу CL скине таймер і відлік почнеться знову після припинення подачі сигналу.
Режими P0-P7 : коротке натискання кнопки ПАУЗА/ПУСК запустить відлік таймера, а натискання під час відліку зупинить (але не скине) і розімкне реле; повторне натискання відновить відлік часу та перемкне реле у відповідний режиму стан. Сигнали пуску подаються замиканням контактів TRIGGER- та GND (низькорівневий сигнал) або поданням сигналу на контакт TRIGGER+ (високрівневий сигнал).
Режими P8, P9 : кнопка ПАУЗА/ПУСК працює лише з подачу сигналу пуск; тривале натискання не працює.
Налаштування діапазону часу
Модуль дозволяє встановлювати час від 0,01 секунд до 9999 хвилин. Таким чином, максимальний період таймера становить 166 годин 39 хвилин. Для вибору відповідного діапазону часу натисніть коротко кнопку ПАУЗА/ПУСК у режимі вибору OP/LC (під час їх миготіння).
Доступні діапазони часу:
XXXX (без точок) - 1 ... 9999 секунд;
XXX.X - 0.1 ... 999.9 секунд;
XX.XX - 0.01 ... 99.99 секунд;
XXXX (всі три точки відразу) - 1 ... 9999 хвилин;

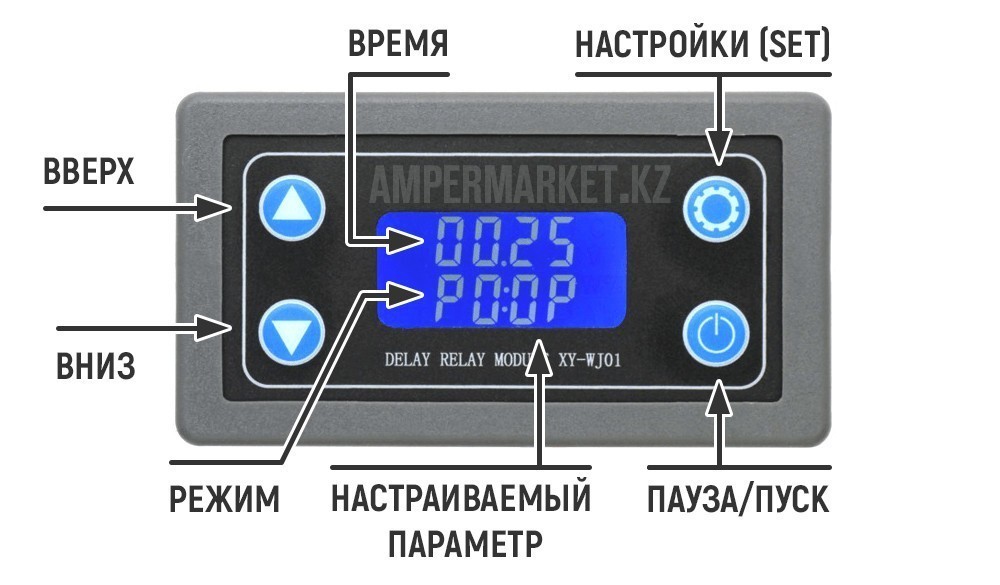

Налаштування параметрів
Щоб увійти в режим налаштування, утримуйте кнопку SET більше 3 секунд;
виберіть необхідний режим кнопками ВВЕРХ та Вниз;
коротке натисніть кнопки SET призведе до вибору режиму та переходу до налаштувань системи;
в меню системних налаштувань коротким натисканням кнопки SET здійснюється вибір параметра, а кнопками ВВЕРХ і Вниз – налаштування значення вибраного параметра (довге натискання цих кнопок дозволяє змінювати значення швидше)
коротке натискання кнопки ПАУЗА/ПУСК при виборі параметра OP/CL дозволяє налаштувати діапазон часу
Щоб зберегти параметри та вийти з установок, утримуйте кнопку SET більше 3 секунд.
* у меню налаштувань системи при виборі режимів P0, P1, P2, P3, P8, P9 коротке натискання кнопки SET не працює .
