Relay Module 1 relay 5V

    Релейні модулі Arduino
    70,50 ₴
    від: 1 шт.
    від: 8 шт. — 65,62 ₴
    від: 33 шт. — 60,93 ₴
    Релейний модуль для комутації навантаження, 1 реле. Напруга живлення 5 В. Iкомм. 230В 10А змінного струму або 30В 10А постійного струму.
    тимчасово не в наявності
    код товару: 00-00056761
    Виробник:RobotDyn
    Фото на сайті може відрізнятись від реального виду предмета, але це не впливає на основні характеристики виробу
    Знайти PDF з Google
    Опис

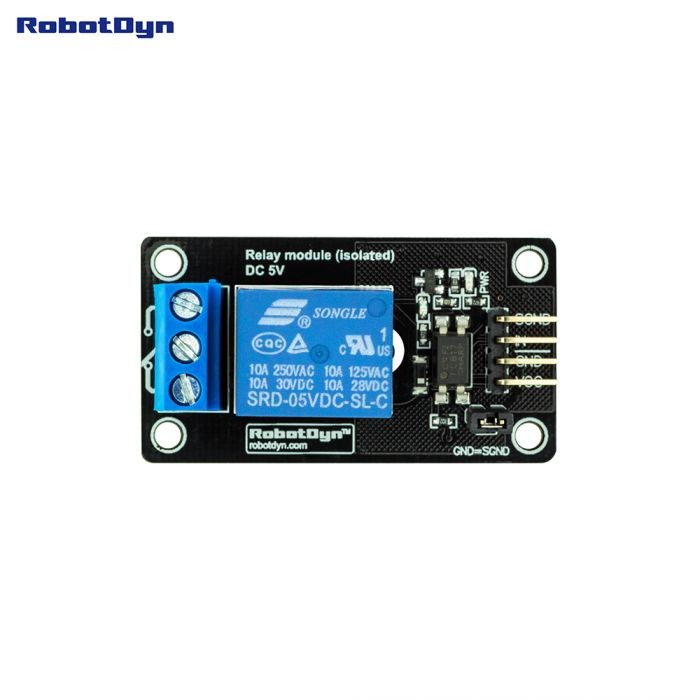

    Модуль реле

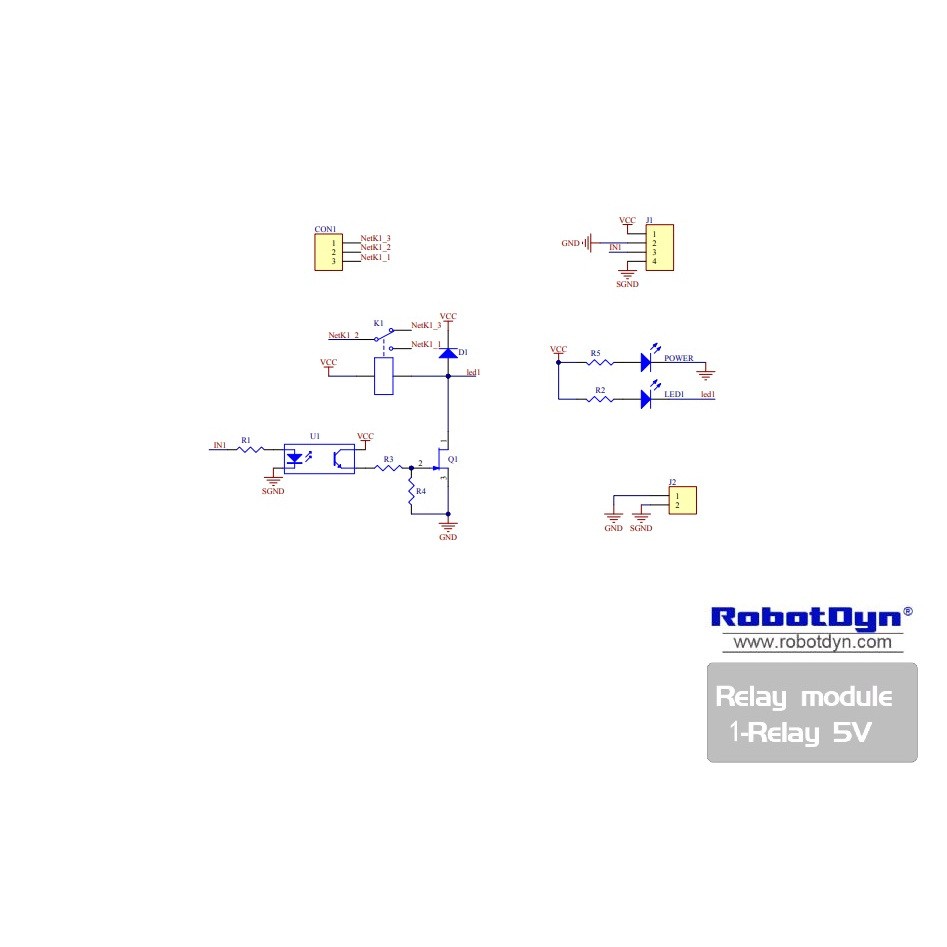

    Релейний модуль використовується для керування різними приладами з великим вхідним струмом. модуль є одним реле, з 5 вольтовим управлінням, гальванічно розв'язаним від реле за допомогою оптопари. Реле розраховане до 250В 10А змінного струму або 30В 10А постійного струму.

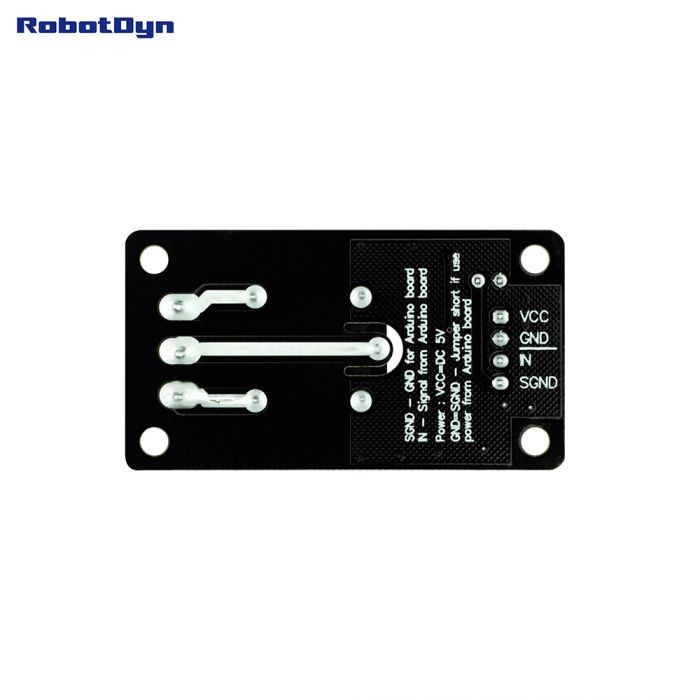

    Реле має як нормально закритий, так і нормально відкритий контакт і має діод захисту, а встановлений на модуль світлодіод інформує про стан реле. Для використання релейного модуля до нього необхідно підключити мікроконтролер. Потім потрібно підключити до висновків Vcc та Gnd модуля живлення 5В. Потім до керуючого виведення IN релейного модуля необхідно підключити мікроконтролер, комп'ютер або інший керуючий пристрій і приступати до роботи. Земля живлення реле та земля мікроконтролера може бути розв'язана за допомогою джампера на платі.

    Релейний модуль має два інтерфейси - для підключення керуючого пристрою (мікроконтролера, комп'ютера) та для підключення керованих приладів до реле:
    для підключення керованих приладів до реле на платі присутні 3 контакти-затискачі. Живлення релейного модуля здійснюється або від керуючого пристрою або від зовнішніх джерел живлення (блоків живлення, батарей). Напруга живлення 5В.
    особливості:
    Робочий струм реле: 190мА
    Керуюча напруга реле: 5 В
    Максимальний струм, що комутується: 10 А.
    Максимальна напруга, що комутується: 30VDC/250VAC
    Розміри: 51х28 мм.
