Relay Module 1 relay 5V 30A

    Релейні модулі Arduino
    146,00 ₴
    від: 1 шт.
    від: 2 шт. — 144,22 ₴
    від: 4 шт. — 142,93 ₴
    спец-ціна
    від: 28 шт. — 135,78 ₴
    Релейний модуль для комутації навантаження, 1 реле. Напруга живлення 5 В. Iкомм. 230В 30А змінного струму або 30В 30А постійного струму.
    Є НА СКЛАДІ, МОЖНА КУПИТИ ПРЯМО ЗАРАЗ
    код товару: 00-00056760
    Виробник:RobotDyn
    Фото на сайті може відрізнятись від реального виду предмета, але це не впливає на основні характеристики виробу
    Знайти PDF з Google
    Опис

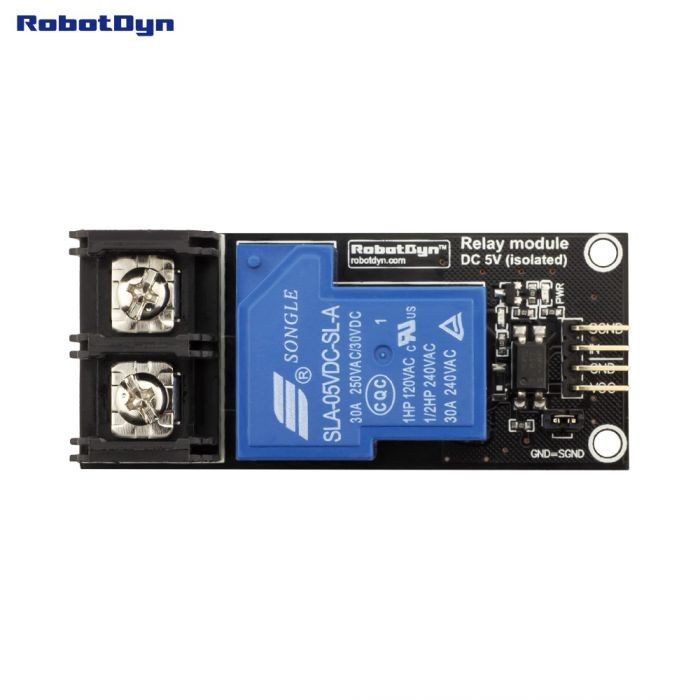

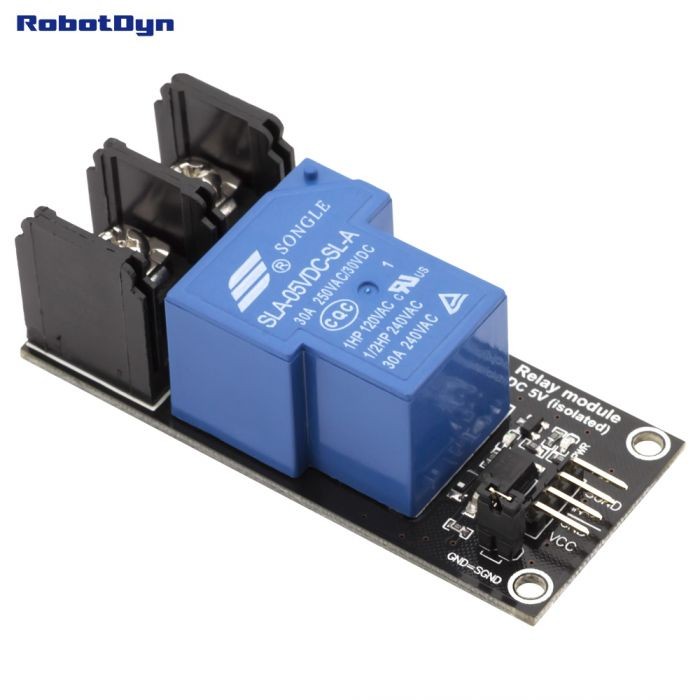

    Модуль реле

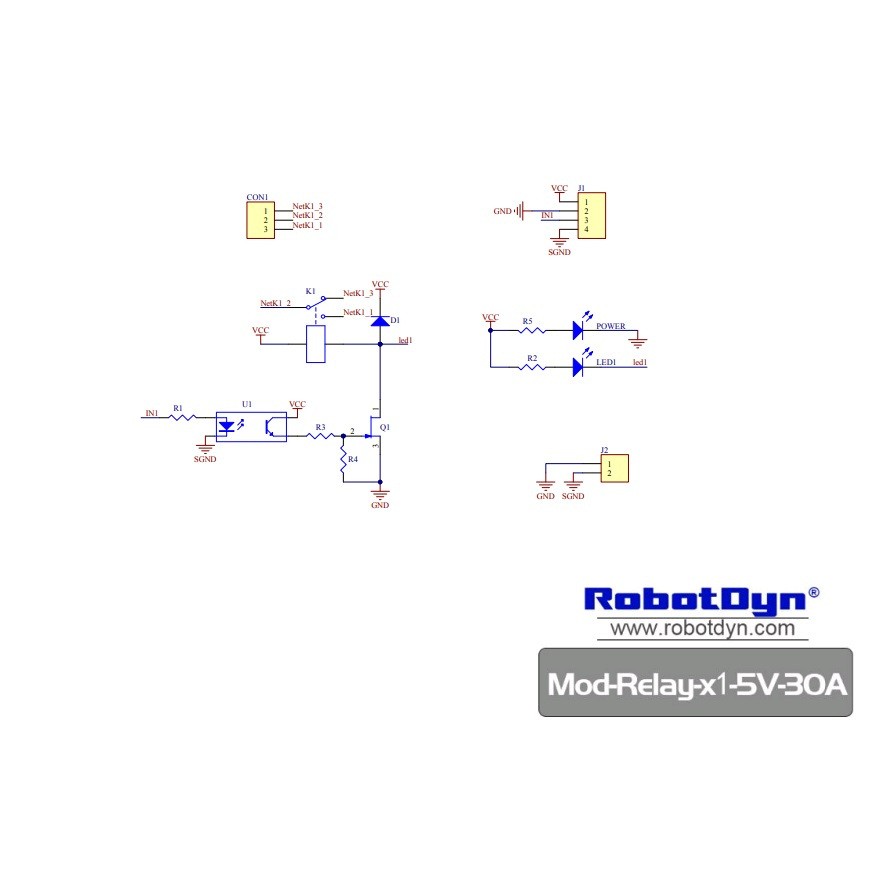

    Релейний модуль використовується для керування різними приладами з великим вхідним струмом. модуль є одним реле, з 5 вольтовим управлінням, гальванічно розв'язаним від реле за допомогою оптопари. Реле розраховане до 230В 30А змінного струму або 30В 30А постійного струму.

    Реле має як нормально закритий, так і нормально відкритий контакт і має діод захисту, а встановлений на модуль світлодіод інформує про стан реле. Для використання релейного модуля до нього необхідно підключити мікроконтролер. Потім потрібно підключити до висновків Vcc та Gnd модуля живлення 5В. Потім до керуючого виведення IN релейного модуля необхідно підключити мікроконтролер, комп'ютер або інший керуючий пристрій і приступати до роботи. Земля живлення реле та земля мікроконтролера може бути розв'язана за допомогою джампера на платі.

    Релейний модуль має два інтерфейси – для підключення керуючого пристрою (мікроконтролера, комп'ютера) та для підключення керованих приладів до реле:
    для підключення керованих приладів до реле на платі присутні 2 контакти-затискачі з нормально розімкненим станом. Живлення релейного модуля здійснюється або від керуючого пристрою або від зовнішніх джерел живлення (блоків живлення, батарей). Напруга живлення 5В.
    особливості:
    Керуюча напруга реле: 5 В
    Максимальний струм, що комутується: 30 А.
    Максимальна напруга, що комутується: 30VDC/250VAC
    Розміри: 71х31 мм.
