2-Channel 3.3V Relay Module for Arduino

    Релейні модулі Arduino
    107,50 ₴
    від: 1 шт.
    від: 5 шт. — 99,89 ₴
    від: 22 шт. — 92,75 ₴
    Двоканальний релейний модуль для ARDUINO контролерів. 3.3V. Low level trigger
    Є НА СКЛАДІ, МОЖНА КУПИТИ ПРЯМО ЗАРАЗ
    код товару: 00-00064130
    Виробник:
    Фото на сайті може відрізнятись від реального виду предмета, але це не впливає на основні характеристики виробу
    Знайти PDF з Google
    Опис

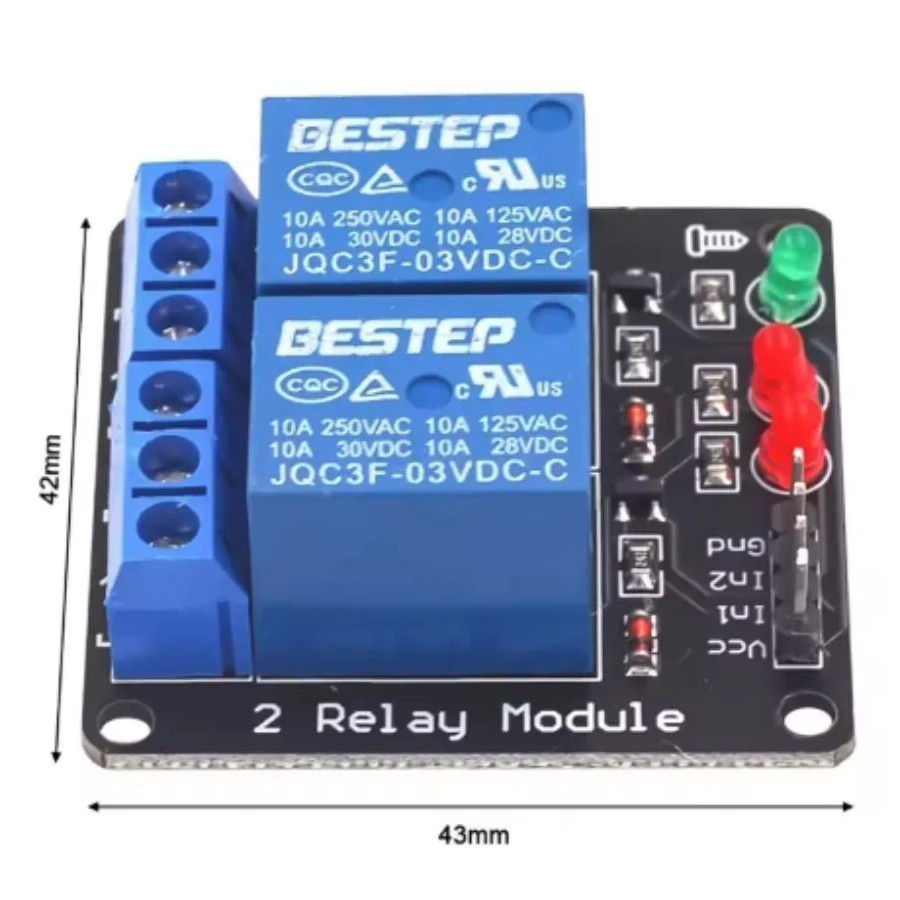

    2-канальний модуль реле 3.3В Arduino PIC ARM AVR
    3.3-вольтовий 2-канальний релейний модуль, який може керуватись контролерами Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або з комп'ютера.
    2-канальний модуль реле 3.3V для Arduino PIC ARM AVR використовується для керування різними приладами із великим вхідним струмом.
    Для використання релейного модуля до нього необхідно підключити керований пристрій. Потім потрібно підключити живлення 3.3В висновків Vcc і Gnd модуля. Потім до керуючих висновків ln1 – ln2 релейного модуля необхідно підключити мікроконтролер, комп'ютер чи інший керуючий пристрій і розпочинати роботу.

    Управління модулем здійснюється за допомогою мікроконтролера, комп'ютера або іншого керуючого мікропроцесорного пристрою. На платі релейного модуля є джампер для перемикання між Gnd-Vcc та Vcc-JDVcc (3.3В Arduino та 3.3В джерела живлення).
    Релейний модуль має два інтерфейси – для підключення керуючого пристрою (мікроконтролера, комп'ютера) та для підключення керованих приладів до реле:
    для підключення релейного модуля до керуючого пристрою використовується 4-піновий інтерфейс. Контакти GND та VCC для підключення +3.3В, висновки ln1 – ln2 для підключення сигналу, що управляє;
    для підключення керованих приладів до реле на платі є 6 контактів-затискачів (по 3 на кожне реле).
    Живлення релейного модуля здійснюється або від керуючого пристрою або від зовнішніх джерел живлення (блоків живлення, батарей). Якщо вам потрібна повна оптична ізоляція, підключіть Vcc до виходу +3.3В Arduino, але не підключайтеся до Gnd. Заберіть джампер Vcc to JDVcc. Підключіть окремі +3.3В до висновку JDVcc та Gnd з плати – це дасть живлення для транзисторів та обмотки реле.
    Якщо вам достатньо ізоляції реле то можна просто запитати модуль від висновків Arduino +3.3В і Gnd і залишити джампер Vcc to JD-Vcc на своєму місці.
    Характеристики:
    робочий струм реле: 15 - 20мА;
    керуюча напруга реле 3.3В;
    реле високого струму SRD-05VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
    стандартний інтерфейс, через який можна керувати релейним модулем за допомогою контролерів Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або комп'ютера;
    габарити: 49,3 х 38,2 х 20,0 мм;
    вага: 30 г.
