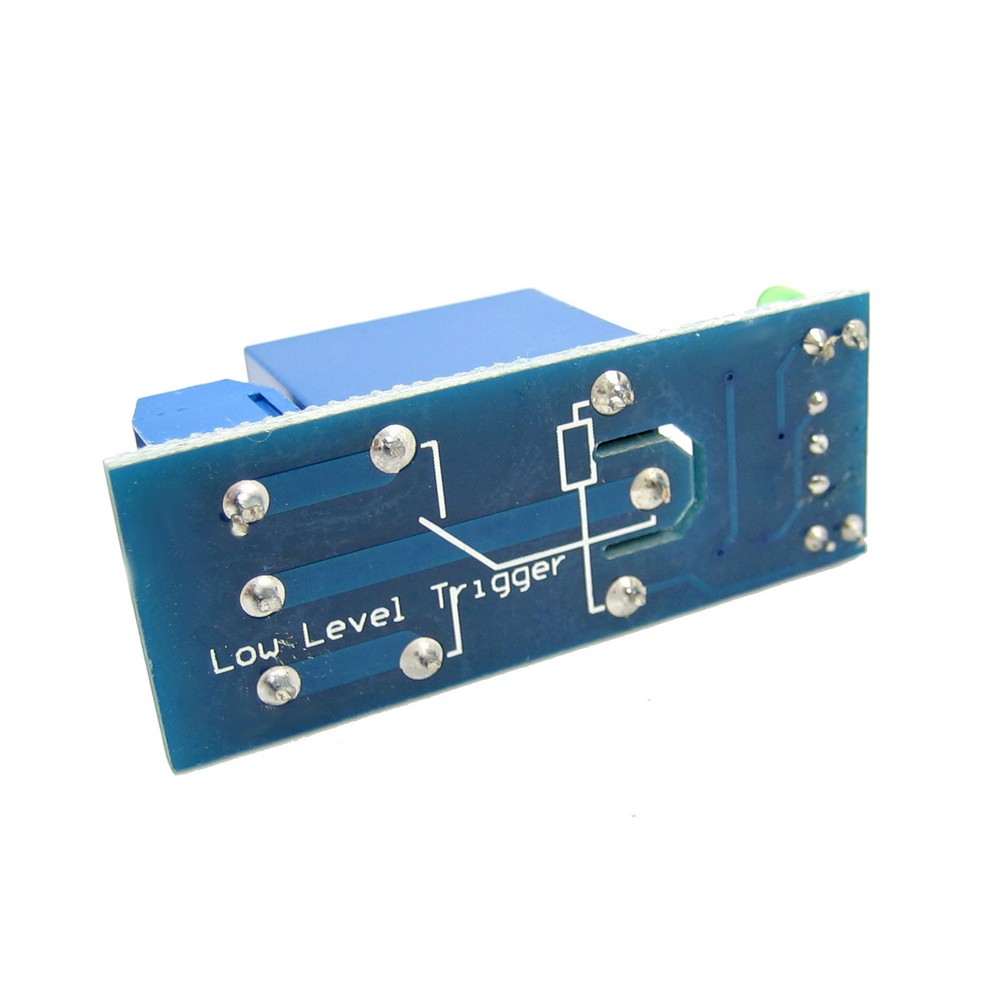

1-Channel 12V Relay Module for Arduino

12-вольтовий, 1-канальний релейний модуль, який може керуватись контролерами Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або від комп'ютера.

1-канальний модуль 12V реле для Arduino PIC ARM AVR використовується для управління різними приладами з великим вхідним струмом.
Для використання релейного модуля до нього необхідно підключити керований пристрій. Потім потрібно підключити до висновків Vcc та Gnd модуля живлення 12В. Потім до керуючого виведення IN релейного модуля необхідно підключити мікроконтролер, комп'ютер або інший керуючий пристрій і приступати до роботи.
Управління модулем здійснюється за допомогою мікроконтролера, комп'ютера або іншого керуючого мікропроцесорного пристрою.

Релейний модуль має два інтерфейси – для підключення керуючого пристрою (мікроконтролера, комп'ютера) та для підключення керованих приладів до реле:

для підключення релейного модуля до керуючого пристрою використовується 3-піновий інтерфейс. Контакти GND та VCC для підключення +12В, виведення IN для підключення керуючого сигналу;

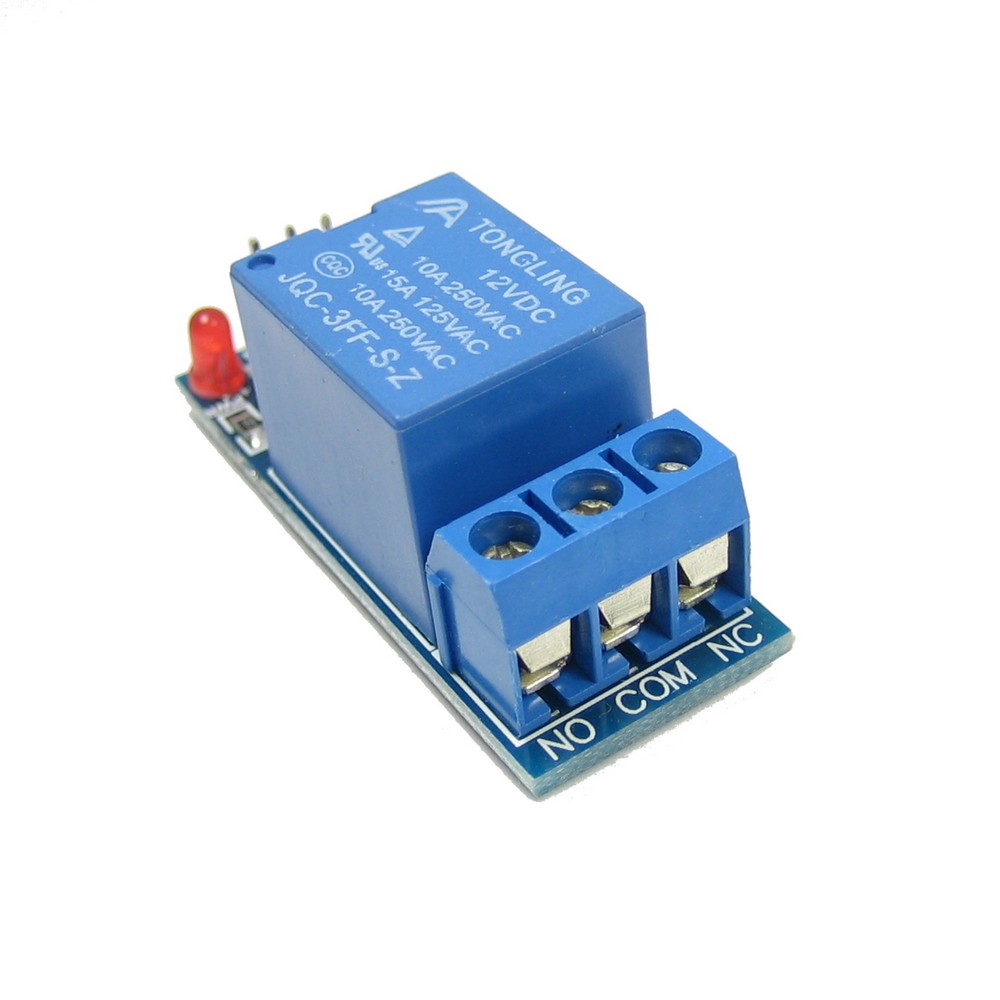

для підключення керованих приладів до реле на платі присутні 3 контакти-затискачі. Позначення контактів NC, COM, NO.

Живлення релейного модуля здійснюється або від керуючого пристрою або від зовнішніх джерел живлення (блоків живлення, батарей). Напруга живлення 12В.

Характеристики:
робочий струм реле: 15...20мА;
керуюча напруга реле: 12В;
реле високого струму SRD-12VDC-SL-C AC250V 10A, AC125V 10A; DC30V 10A, DC28V 10A;
стандартний інтерфейс, через який можна керувати релейним модулем за допомогою контролерів Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або комп'ютера;
Розміри: 46,7 х 17,4 х 20,0 мм;
