Програматор ST-LINK/V2 від компанії STMicroelectronics є інструментом для налагодження та програмування мікроконтролерів STM32 і STM8 через інтерфейси SWD (Serial Wire Debug) і JTAG. Це компактний та надійний пристрій, призначений для підключення до комп'ютера через USB та для роботи з популярним середовищем розробки STM32CubeIDE, а також з іншими інструментами програмування та налагодження. Ось розширений опис його функцій та характеристик:
1. Основні функції та можливості
Програмування : Підтримка прямого програмування флеш-пам'яті мікроконтролерів STM32 та STM8.
Налагодження : Можливість налагодження коду на цільовому пристрої за допомогою інтерфейсів SWD та JTAG.
Сумісність із STM32 та STM8 : Програматор підтримує широкий спектр мікроконтролерів STM32 (ARM Cortex) та STM8 (8-бітові контролери).
Інтерфейси : Підтримка кількох інтерфейсів зв'язку з цільовим пристроєм:
JTAG (до 4-х дротів) для STM32.
SWD (Serial Wire Debug) для STM32 (включаючи режими SWD та SWV для трасування).
SWIM (Single Wire Interface Module) для STM8.
Робота з програмним забезпеченням : Повна сумісність з такими інструментами, як STM32CubeIDE, STM32CubeProgrammer, ST Visual Develop, IAR Embedded Workbench, Keil MDK та інші середовища розробки.
Оновлення прошивки : ST-LINK/V2 має можливість оновлення вбудованої прошивки через фірмове програмне забезпечення ST-Link Utility.
2. Технічні характеристики
Підтримка кількох робочих режимів : Дозволяє переходити між різними робочими режимами (налагодження та програмування).
Підтримувані рівні напруги Існує можливість роботи з цільовими мікроконтролерами в діапазоні напруги від 1.65 до 3.6 Ст.
USB інтерфейс : Використовує стандартний USB 2.0 для підключення до комп'ютера, забезпечуючи високошвидкісний обмін даними та легкість інтеграції.
LED індикатори : Програматор має світлодіодні індикатори для відображення поточного стану (живлення, активність та статус).
Компактні розміри : Програматор має малі розміри, що спрощує його перенесення та розміщення на робочому місці.
3. Комплект поставки та конструкція

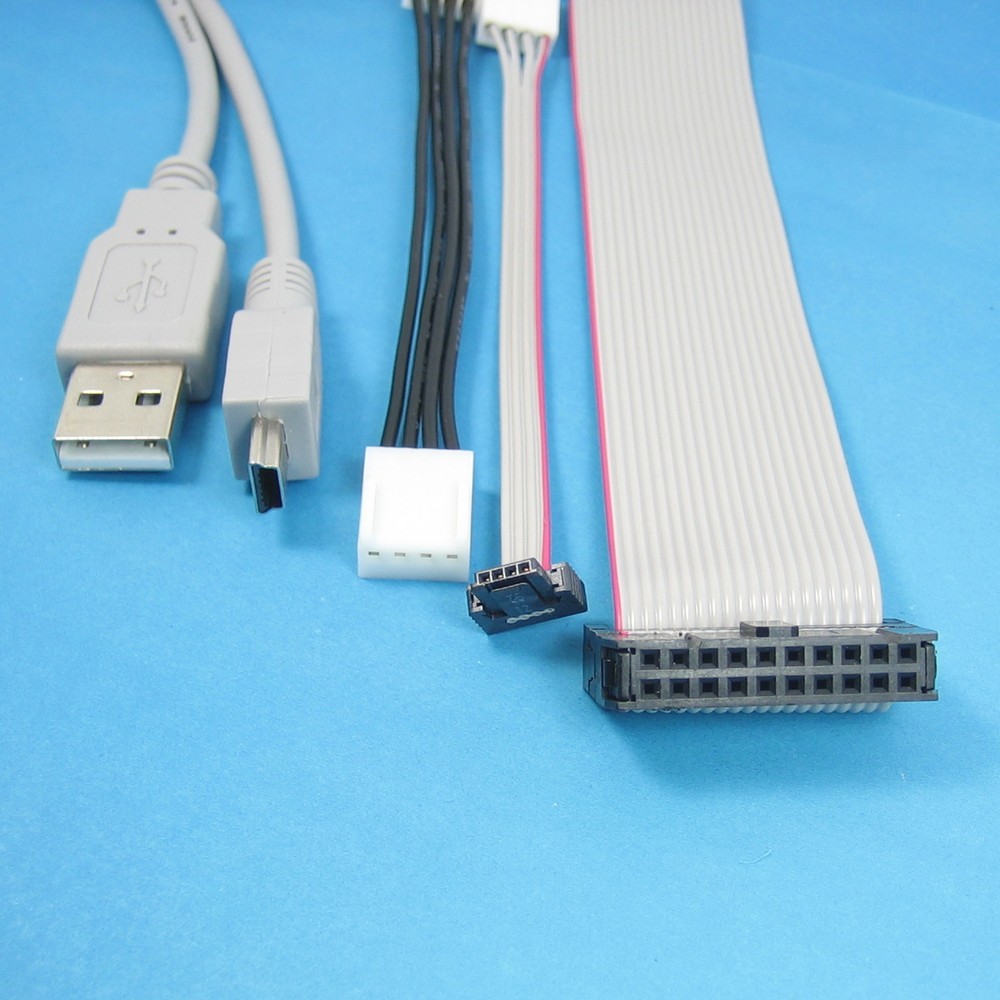

У комплект зазвичай входять сам програматор ST-LINK/V2, кабелі для підключення, а також перехідники для різних типів роз'ємів, що використовуються на платах налагодження та розробки.

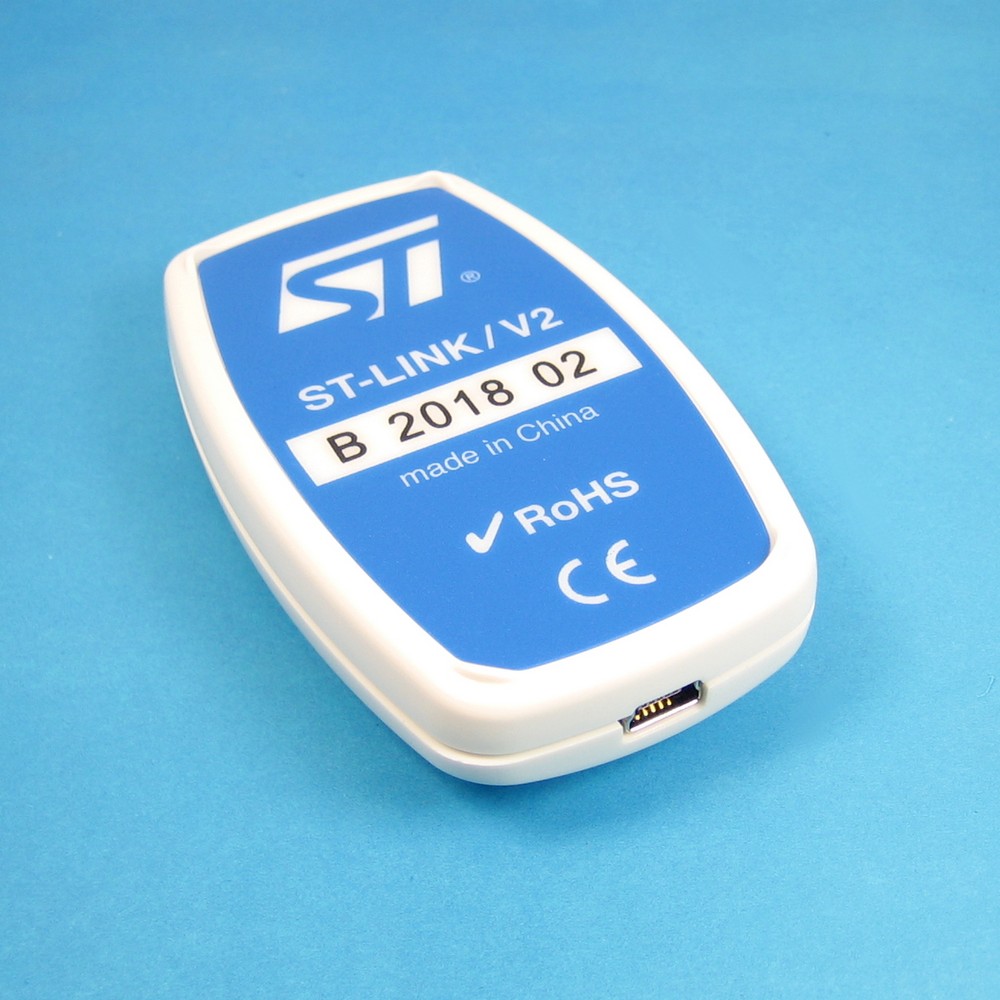

Корпус ST-LINK/V2 виконаний із міцного пластику і часто має колірне кодування на роз'ємах для простоти підключення та запобігання помилкам при встановленні.
4. Програмне забезпечення та драйвери
Для роботи з ST-LINK/V2 потрібні драйвери, які можна завантажити з офіційного сайту STMicroelectronics.
ST-Link Utility та STM32CubeProgrammer надають можливості для читання/запису та стирання пам'яті, налаштування конфігурацій, а також можуть виконувати функції тестування та програмування в польових умовах.
5. Особливості використання
Висока сумісність із більшістю операційних систем (Windows, Linux, macOS) за умови встановлення відповідних драйверів.
Простота інтеграції : Легко інтегрується в популярні середовища розробки та налагодження, такі як Keil та IAR, що робить його зручним вибором для розробників, що працюють у різних екосистемах.
Оновлення : Компанія ST випускає регулярні оновлення прошивки, забезпечуючи підтримку нових мікроконтролерів та покращуючи стабільність роботи програматора.
6. Застосування та призначення
Розробка програмного забезпечення для вбудованих систем : Використовується в середовищах розробки для створення та тестування програмного забезпечення, призначеного для мікроконтролерів STM32 і STM8.
Діагностика та налагодження : Підходить для професійного та аматорського налагодження, коли потрібен аналіз даних, виконання трасування та інших дій у реальному часі.
Навчальні цілі : Використовується в навчальних лабораторіях для демонстрації роботи мікроконтролерів STM та як недорогий інструмент для вивчення вбудованих систем.
7. Альтернативи та порівняння з ST-LINK/V3
ST-LINK/V3 : Нова версія, що надає підвищену швидкість передачі даних та підтримку додаткових інтерфейсів, таких як CAN та USART. Однак для завдань стандартного програмування та налагодження ST-LINK/V2 залишається економічним та досить потужним вибором.
Інші програматори : Хоча існують альтернативні програматори від сторонніх виробників, ST-LINK/V2 відрізняється повною підтримкою від STMicroelectronics та оптимізовано для роботи з екосистемою STM.
Висновок
ST-LINK/V2 – це універсальний та недорогий інструмент, що має широкі можливості для роботи з мікроконтролерами STM32 та STM8. Він підтримує кілька режимів програмування та налагодження, простий у використанні і володіє високо інтегрованими функціями, що робить його ідеальним вибором як для розробників-початківців, так і для професіоналів.
