Pico-ePaper-2.13

Pico-ePaper-2.13

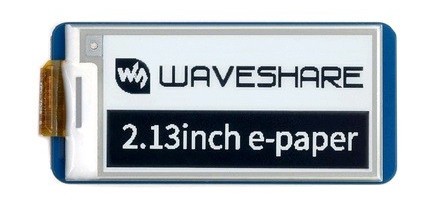

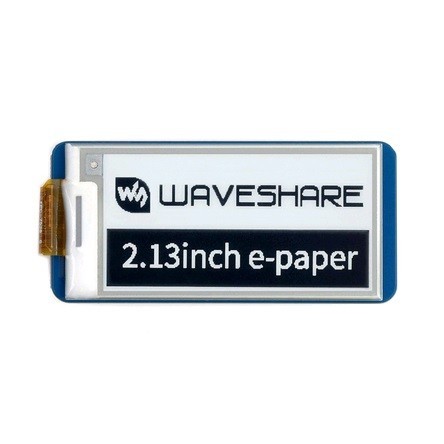

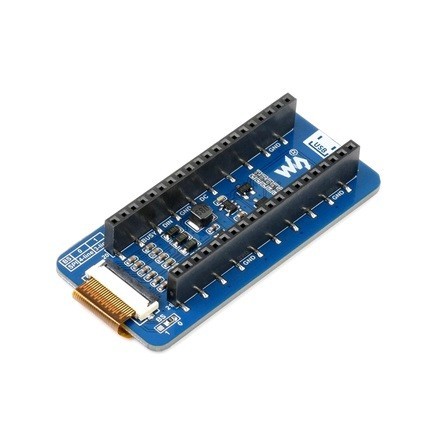

2,13-дюймовий дисплейний модуль E-Paper E-Ink для Raspberry Pi Pico , 250×122 пікселів, чорно-білий, SPI інтерфейс. Цей продукт є пристроєм E-Paper, в якому використовується технологія відображення зображення Microencapsulated Electrophoretic Display, MED. Початковий підхід полягає у створенні крихітних сфер, у яких заряджені кольорові пігменти суспендують у прозорому маслі та рухатимуться залежно від електронного заряду. Візерунки на екрані електронного паперу відображаються за рахунок відображення навколишнього світла, тому для нього не потрібне світло фону. Функції

• Відсутність підсвічування дозволяє відображати останній контент протягом тривалого часу навіть у разі вимкнення живлення;
• Наднизьке енергоспоживання, основне споживати енергоспоживання тільки в момент оновлення екрана;
• Інтерфейс SPI вимагає мінімальної кількості контактів вводу-виводу.

Технічні характеристики

робоча напруга	3,3 В/5 В
Інтерфейс	3-провідний SPI, 4-провідний SPI
габаритні розміри	65,00 × 30,50 мм
Розмір дисплея	48,55 × 23,70 мм
Крок точки	0,194 × 0,194 мм
Розширення	250 × 122 пікселів
Колір дисплея	чорний білий
Відтінки сірого	2
Час часткового оновлення	0,3 с
Час повного оновлення	2 с
Потужність оновлення	26,4 мВт (тип.)
Струм у режимі очікування	<0,01 мкА (майже немає)
Кут огляду	> 170°

Синхронізація SPI На відміну від традиційного протоколу SPI, лінія передачі даних від веденого до ведучого прихована, оскільки пристрою потрібно лише відображення.

• CS - вибір керованого чіпа, коли CS LOW чіп увімкнено.
• DC - виведення управління даними / командами, коли DC = 0 команда запису, коли DC = 1 запис даних.
• SCLK – послідовний тактовий сигнал.
• SDIN - лінія даних від ведучого до веденого.

Зв'язок SPI має синхронізацію передачі даних, яка комбінується CPHA та CPOL.

• CPOL визначає рівень послідовного синхронного годинника в стані очікування. Коли CPOL = 0 рівень низький. Однак, CPOL мало впливає на передачу.
• CPHA визначає, чи збираються дані на першому фронті тактового сигналу або на другому фронті тактового сигналу послідовного синхронного годинника; коли CPHL = 0, дані збираються першому фронті тактового сигналу.

Є 4 режими зв'язку SPI. Зазвичай використовується SPI0, у якому CPHL = 0, CPOL = 0. Як очевидно з малюнка вище, передача даних починається першому задньому фронті SCLK, і один такт передається 8 біт даних. Тут використовується SPI0 і дані передаються бітами, спочатку MSB. Як визначити пікселі У монохромному зображенні ми визначаємо пікселі, 0 – чорний, а 1 – білий. Білий ： □ ， Біт 1 Чорний ： ■ ： Біт 0

• Крапка на малюнку називається пікселем. Як відомо, 1 і 0 використовуються визначення кольору, тому ми можемо використовувати один біт визначення кольору одного пікселя, а 1 байт = 8 пікселів.
• Наприклад, якщо ми встановимо перші 8 пікселів у чорний колір, а останні 8 пікселів у білий колір, вони будуть 16-бітними, як показано нижче:

Для комп'ютера дані зберігаються у форматі MSB: Таким чином, ми можемо використовувати два байти для 16 пікселів.

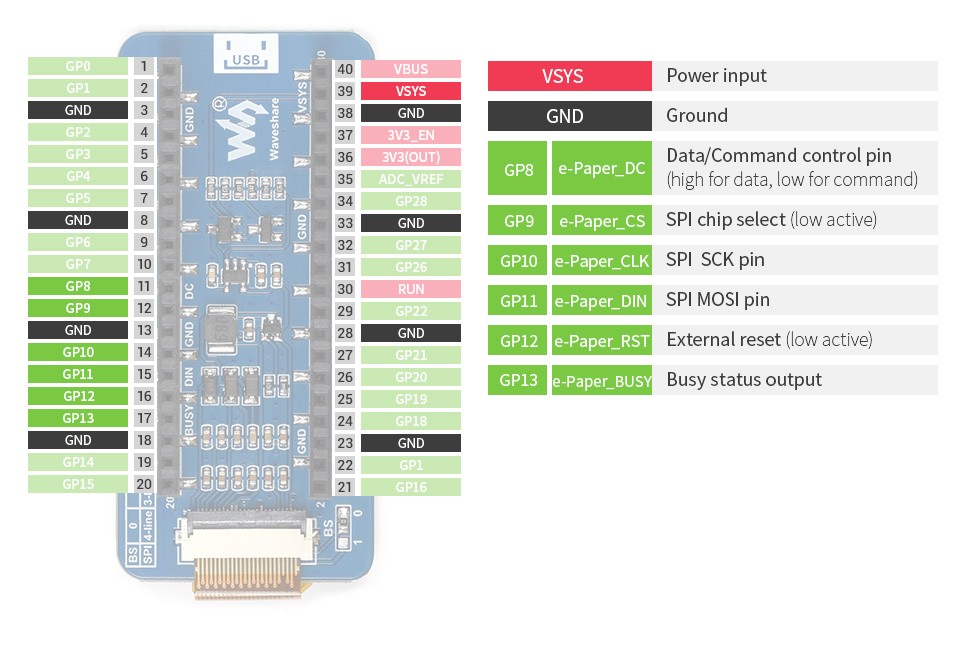

Розпинування Pico e-Paper 2.13

Габаритні розміри
