Датчик рівня рідини EM15

Датчики рівня рідини з грузом є одним із найпростіших способів вимірювання рівня. Рівномір є конструкцією з вантажу (лота), закріпленого на спеціальному тросі необхідної довжини.

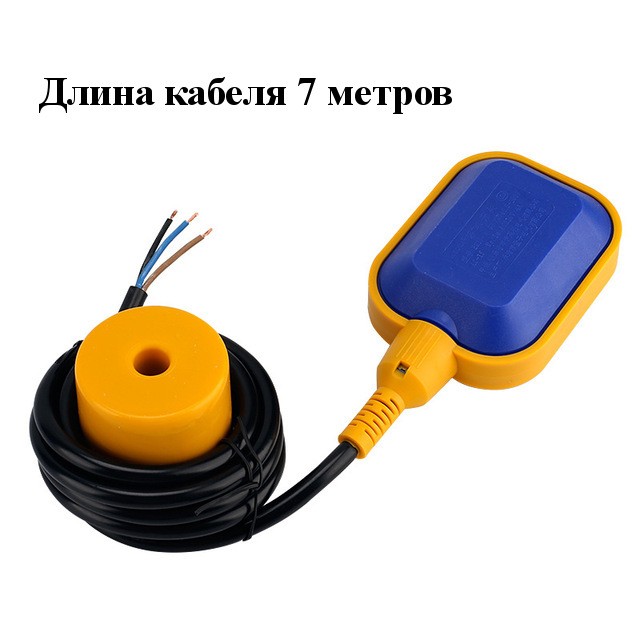

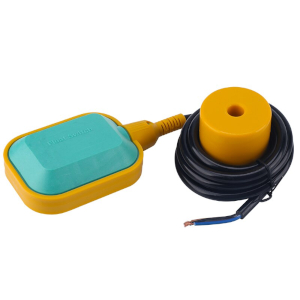

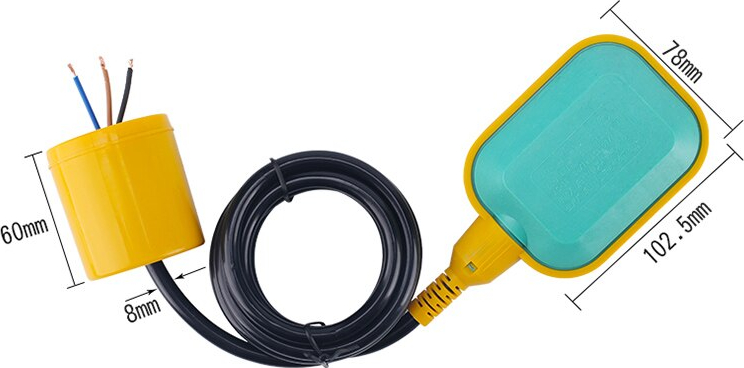

До складу поплавкових датчиків входять: поплавець з контактною групою (NO+NC) і кулькою всередині, кабель певної довжини, яка залежить від модифікації датчика і груз, який одягається на кабель. Кабель через герметичний введення з'єднаний з поплавком. Груз, розташований на кабелі, призначений для встановлення точки перемикання стану контактів (установки верхнього рівня).

Датчик підвішується за провід так, щоб поплавець знаходився на висоті бажаного нижнього рівня рідини у ємності. У такому положенні кулька, розташована в корпусі датчика, натискає на контакти, замикаючи один контакт і розмикаючи інший щодо загального дроту. Груз, розташований на кабелі датчика, опускається на висоту бажаного верхнього рівня. При заповненні ємності рідина піднімає поплавець вгору і при перетині поплавком рівня, на якому розташований груз, кулька перекочується і перемикає контакти в протилежний стан.
