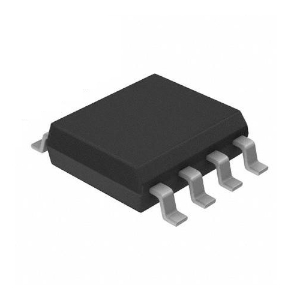

AT24CS01 - 1Kb I2C-сумісна 2-провідна послідовна EEPROM з попередньо запрограмованим серійним номером.

Microchip AT24CS01 являє собою послідовну EEPROM пам'ять об'ємом 1 Кб, що використовує послідовний інтерфейс I2C (2-wire). Пристрій організовано як один блок 128 x 8 і оптимізовано для використання в побутових та промислових рішеннях, де необхідна надійна енергонезалежна пам'ять.

AT24CS01 має 128-бітовий серійний номер, який програмується та постійно захищений від запису в процесі виробництва Microchip. Цей унікальний ідентифікатор відокремлений від основного масиву пам'яті об'ємом 1 КБ та усуває трудомісткий етап виконання та забезпечення серіалізації продукту на виробничій лінії. 128-бітовий серійний номер гарантовано унікальний для всієї серії продуктів CS Serial EEPROM.

Особливості AT24CS01:

• Організація пам'яті: 128 x 8 (1 Кбіт)
• Сумісність із тактовою частотою 400 кГц (1,7 В) и 1 МГц (> 2,5 В)
• Підтримує до 8 пристроїв на шині
• Самосинхронні цикли стирання та запису (макс. 5 мс)
• Струм читання 0,4 мА (тип.), 1,0 мА (макс.)
• Струм запису 2 мА (тип.), 3 мА (макс.)
• Струм у режимі очікування 6 мкА (макс.)
• Апаратний захист від запису
• Понад 1 мільйон циклів стирання/запису
• Зберігання даних > 100 років
• Робоча напруга Мін. 1.7 В
• Робоча напруга Мах. 5.5 В

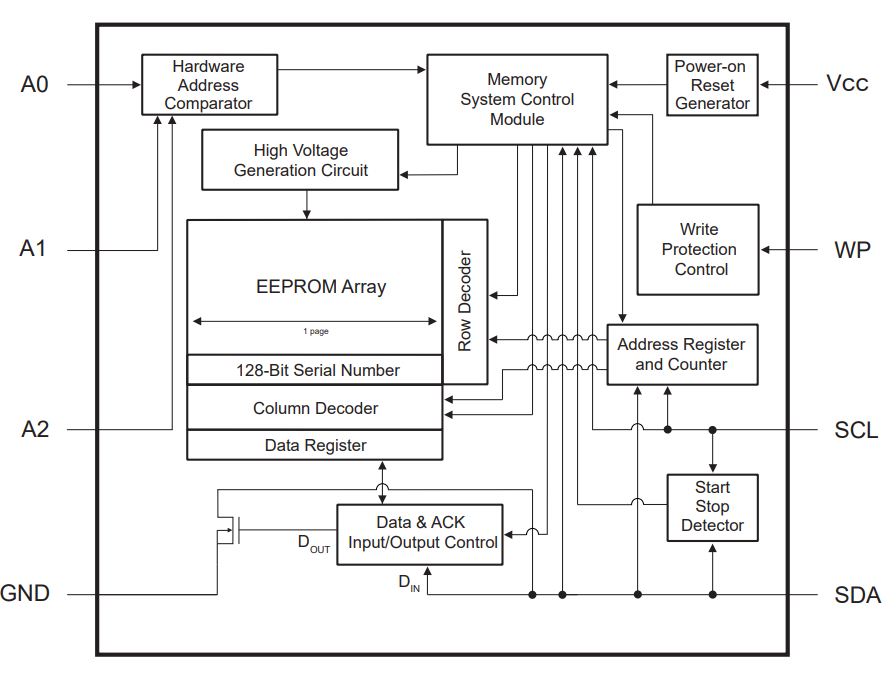

Блок схема AT24CS01:
