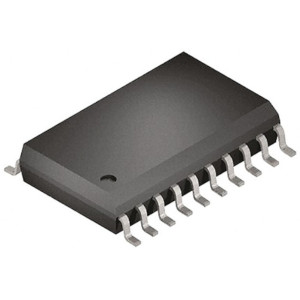

ATtiny426 являє собою мікроконтролер AVR® з апаратним множником, що працює на частоті до 20 МГц, з 4 КБ флеш-пам'яті, 512 байт SRAM і 128 байт EEPROM в 20-вивідних корпусах, SSOP і SOIC. У сімействі використовуються нові основні незалежні периферійні пристрої з функціями зниженого енергоспоживання, включаючи систему подій, інтелектуальні аналогові та вдосконалені периферійні пристрої.

Цей продукт рекомендується для критичних з точки зору безпеки додатків, призначених для промислових та автомобільних продуктів (IEC 61508 та ISO 26262).

Високопродуктивний процесор AVR RISC з апаратним множником

• Працює на частоті до 20 МГц
• Доступ до введення-виведення за один цикл
• Дворівневий контролер переривань
• Спальні режими: в режимі очікування, в режимі очікування при відключенні живлення
• 6-канальна система подій
• Налаштована логіка користувача (CCL)
• Одноконтактний інтерфейс програмування та налагодження (UPDI)

Аналогові функції:

• 12-розрядний диференціальний АЦП із програмованим підсилювачем (PGA)

Таймер/счетчики:

• 1x 16-бітний таймер/лічильник типу A (TCA)
• 2x 16-бітний таймер/лічильник типу B (TCB)
• 1x 16-бітний лічильник реального часу (RTC) з контролером періодичних переривань (PIT)

Вбудовані функції безпеки:

• Скидання при включенні живлення (POR)
• Виявлення пониженої напруги (BOD)
• Монітор рівня напруги (VLM)
• Циклічна перевірка надлишковості (CRC) сканування
• Віконний сторожовий таймер (WWDT)

Комунікація

• Послідовні інтерфейси зв'язку: 2x USART, SPI, I2C

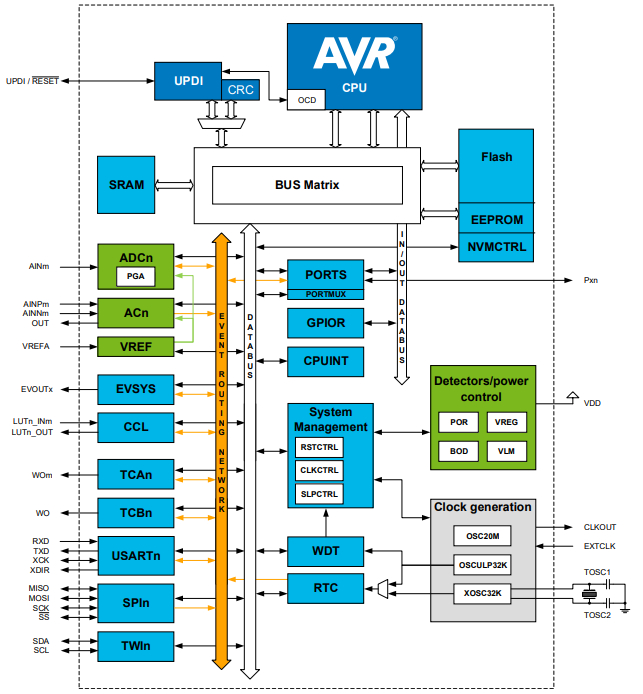

Блок-схема ATtiny426:

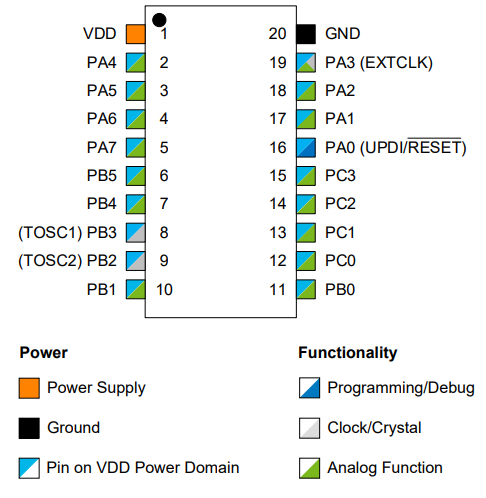

Розпинування ATtiny426:
