ATtiny424 є мікроконтролером AVR® з апаратним множником, що працює на частоті до 20 МГц, з 4 КБ флеш-пам'яті, 512 байт SRAM і 128 байт EEPROM в 14-контактних корпусах TSSOP і SOIC. У сімействі використовуються нові основні незалежні периферійні пристрої з функціями зниженого енергоспоживання, включаючи систему подій, інтелектуальні аналогові та вдосконалені периферійні пристрої.

Новий 12-бітний АЦП пропонує справжні диференціальні вимірювальні можливості з опціональним апаратним накопиченням до 1024 відліків, що ефективно забезпечує роздільну здатність до 17 біт. За частоти дискретизації до 375 кбіт/с. Підсилювач із програмованим посиленням (PGA) для АЦП може посилювати несиметричні та диференціальні аналогові входи, що дозволяє ефективно вимірювати сигнали навіть з малою амплітудою.

Особливості ATtiny424:

• Високопродуктивний процесор AVR RISC з апаратним множником
• Працює на частоті до 20 МГц
• Доступ до введення-виведення за один цикл
• Дворівневий контролер переривань
• Сплячі режими: в режимі очікування, в режимі очікування при вимкненні живлення
• 6-канальна система подій
• Користувальницька логіка, що настроюється (CCL)
• Одноконтактний інтерфейс програмування та налагодження (UPDI)

Аналогові функції ATtiny424:

• 12-розрядний диференціальний АЦП із програмованим підсилювачем (PGA)
• Аналоговий компаратор із внутрішнім опорним ЦАП

Таймер/лічильник ATtiny424:

• 1x 16-бітний таймер/лічильник типу A (TCA)
• 2x 16-бітний таймер/лічильник типу B (TCB)
• 1x 16-бітний лічильник реального часу (RTC) з контролером періодичних переривань (PIT)

Вбудовані функції безпеки ATtiny424:

• Скидання при включенні живлення (POR)
• Виявлення зниженої напруги (BOD)
• Монітор рівня напруги (VLM)
• Циклічна перевірка надлишковості (CRC) сканування
• Віконний сторожовий таймер (WWDT)

Комунікація:

• Послідовні інтерфейси зв'язку: 2x USART, SPI, I2C

Блок-схема ATtiny424:

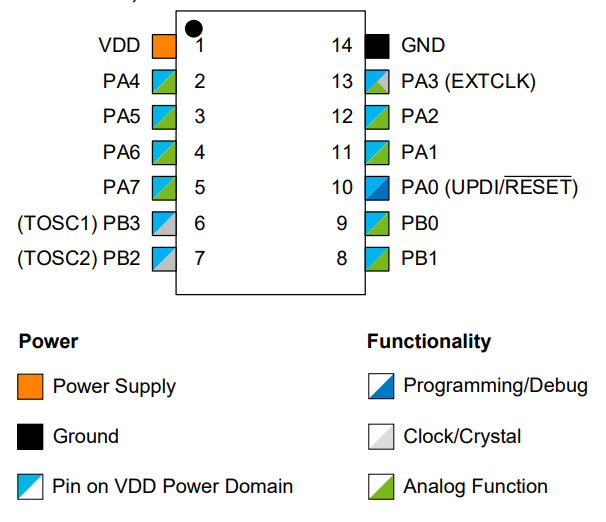

Розпинування ATtiny424:
