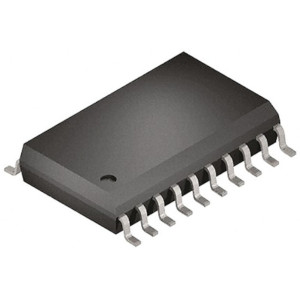

ATtiny1626 являє собою мікроконтролер AVR® з апаратним множником, що працює на частоті до 20 МГц, з 16 КБ флеш-пам'яті, 2 КБ SRAM і 256 байт EEPROM в 20-контактному корпусі VQFN 3 x 3 мм, корпусах SSOP та SOIC. У сімействі використовуються новітні незалежні периферійні пристрої з функціями низького енергоспоживання, включаючи систему подій, інтелектуальні аналогові та вдосконалені периферійні пристрої.

Особливості:

• Високопродуктивний процесор AVR RISC з апаратним множником
• Працює на частоті до 20 МГц
• Доступ до введення-виведення за один цикл
• Дворівневий контролер переривань
• Сплячі режими: в режимі очікування, в режимі очікування, при вимкненні живлення
• 6-канальна система подій
• Настроювана логіка (CCL)
• Одноконтактний інтерфейс програмування та налагодження (UPDI)

Аналогові функції:

• 12-розрядний диференціальний АЦП із програмованим підсилювачем посилення (PGA)
• Аналоговий компаратор із внутрішнім опорним ЦАП

Таймер/лічильники:

• 1x 16-бітний таймер/лічильник типу A (TCA)
• 2x 16-бітний таймер/лічильник типу B (TCB)
• 1x 16-бітний лічильник реального часу (RTC) з контролером періодичних переривань (PIT)

Вбудовані функції безпеки:

• Скидання при включенні живлення (POR)
• Виявлення зниженої напруги (BOD)
• Монітор рівня напруги (VLM)
• Віконний сторожовий таймер (WWDT)

Комунікація:

• Послідовні інтерфейси зв'язку: 2x USART, SPI, I2C

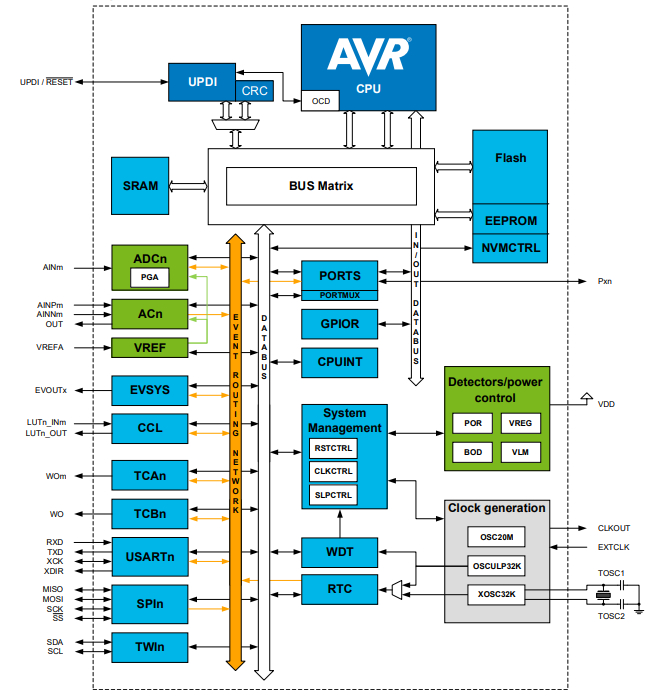

Блок-схема ATtiny1626:

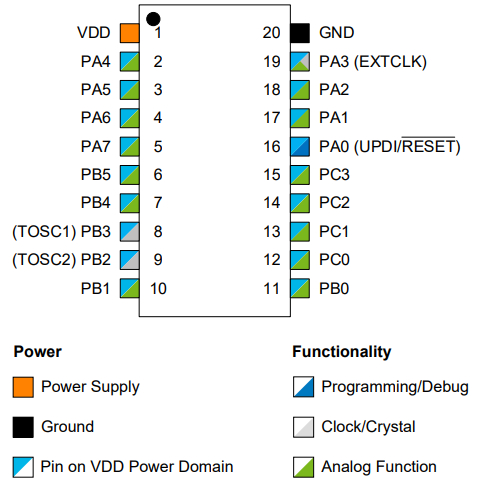

Розпинування ATtiny1626:
