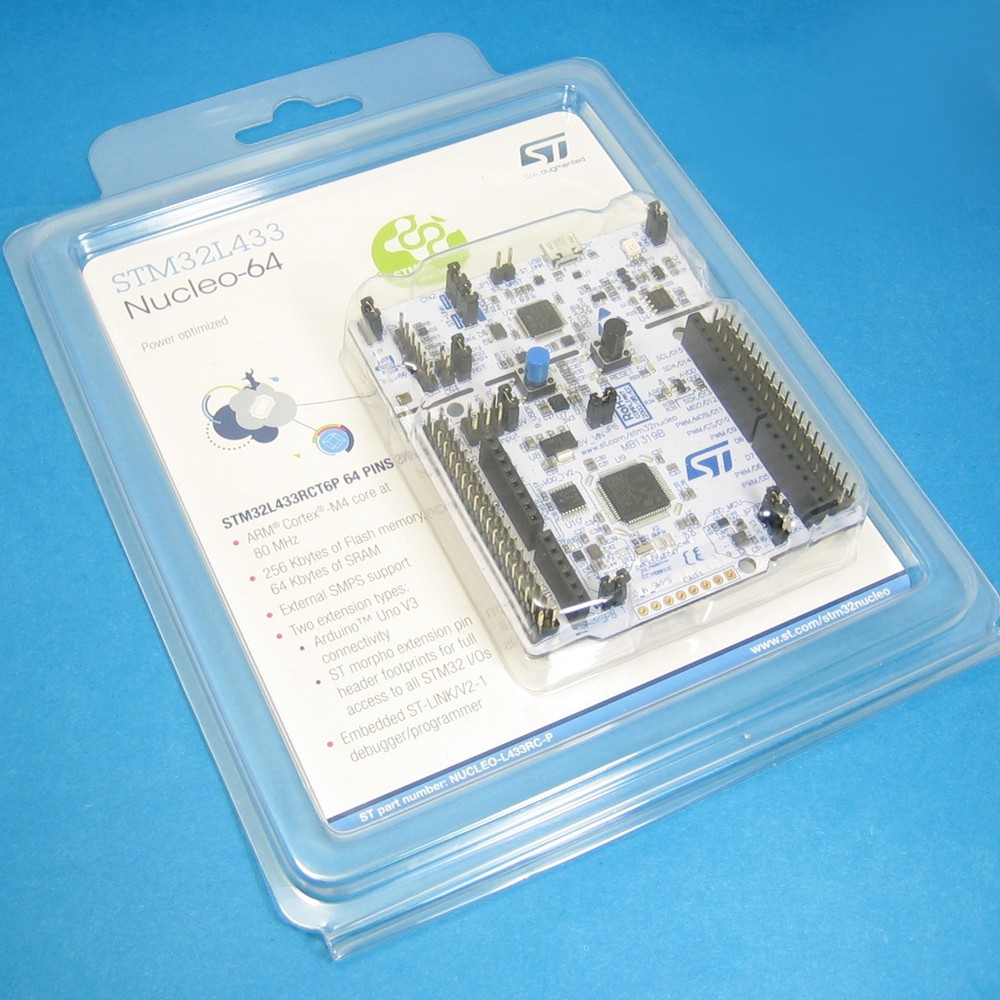

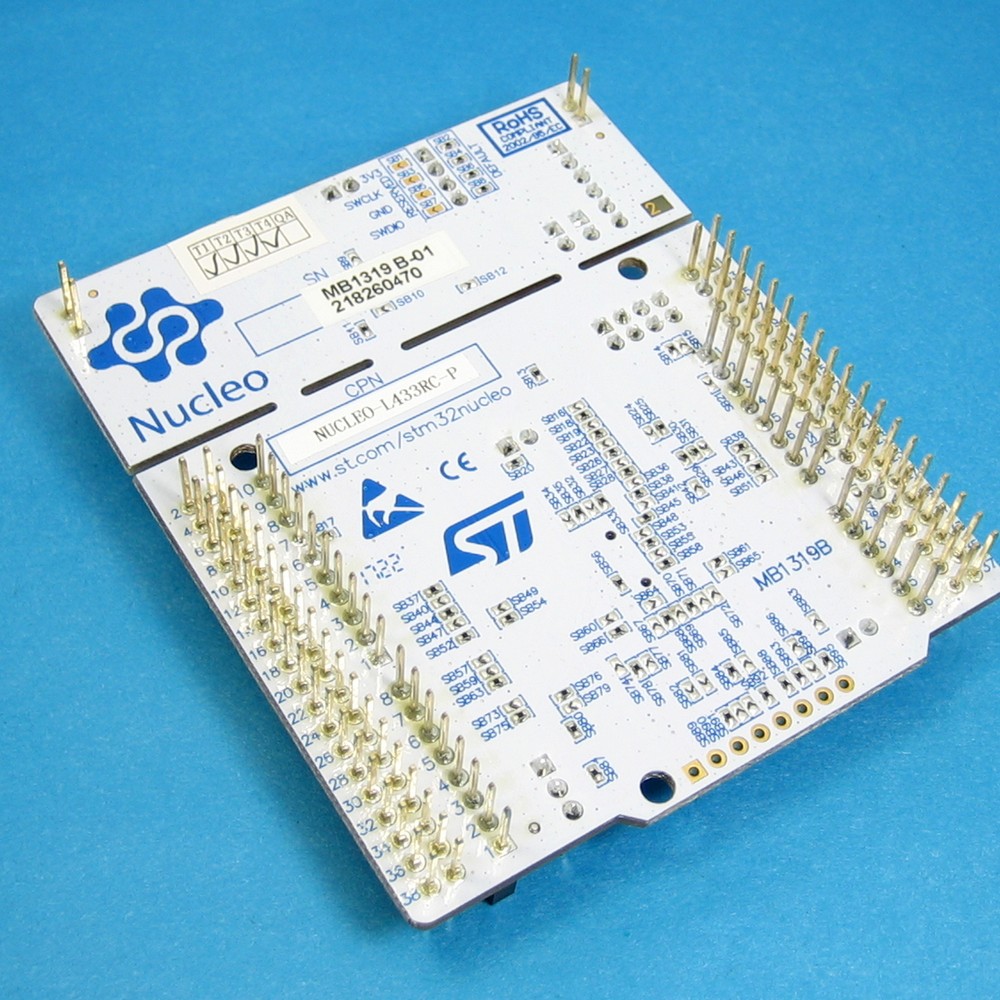

NUCLEO-L433RC-P - налагоджувальна плата на основі ультрамаломощного ARM Cortex-M4F мікроконтролера STM32L433RC у корпусі LQFP64 SMPS. Плата є представником сімейства STM32 Nucleo-64 та сумісна з Arduino, ST Zio та morpho.
Допоможе користувачеві розробити пристрій та створити прототип на основі ULP ARM Cortex-M4F мікроконтролера з гнучким контролем потужності STM32L433RC (80 МГц, 256 КБ флеш, 64 КБ SRAM, USB FS, LCD) та споживанням у робочому режимі до 36 мкA/MHz. при живленні від зовнішнього імпульсного джерела
На платі передбачено можливість підключення зовнішнього імпульсного джерела живлення (суфікс «P» у найменуванні). Плати сімейства STM32 Nucleo забезпечують користувачеві доступну і гнучку платформу для того, щоб випробувати нові концепції та створити прототипи з мікроконтролерами STM32, вибираючи різні комбінації продуктивності, споживання і т. д. Для сумісних плат ). Таке енергозбереження досягається завдяки обходу ланцюга внутрішнього стабілізатора напруги мікроконтролера (LDO) при підключенні зовнішнього SMPS. У цьому режимі мікроконтролер споживає всього 36 мкА/МГц (@3.3 В робочому режимі. При відключенні імпульсного джерела споживання зросте до 84 мкА/МГц в робочому режимі (режим LDO).
Підтримка підключення Arduino Uno R3 та наявність гнізда ST morpho дозволяють розширити функціональність відкритої платформи STM32 Nucleo з використанням широкої номенклатури спеціалізованих шилдів.
STM32 Nucleo не вимагають будь-якого спеціалізованого програматора/налагоджувальника, оскільки на плати сімейства інтегровані ST-Link/V2-1.
Плати STM32 Nucleo поставляються з великою бібліотекою STM32 HAL разом з різними прикладами програмного забезпечення, а також з прямим доступом до Arm® Mbed™ онлайн ресурсів на http://mbed.org.
Відмінні особливості:
Мікроконтролер STM32L433RC, 80 МГц, 256 КБ флеш, 64 КБ SRAM, у корпусі LQFP64;
Зовнішній SMPS для генерації напруги живлення ядра Vcore (плати із суфіксом '-P');
1 власний світлодіод спільно з Arduino™;
1 користувальницька та 1 кнопка скидання;
LSE (Low Speed External) кварцовий генератор 32768 кГц;
Рознімання розширення плати:
Arduino™ Uno V3,
ST morpho для повного доступу до всіх I/O STM32,
Зовнішній експериментальний спеціальний роз'єм SMPS (Доступний на платах із суфіксом '-P');
Гнучкі варіанти живлення: ST-LINK USB VBUS чи зовнішні джерела;
Вбудований ST-LINK/V2-1 програматор/відладчик з можливістю USB ренумерації: запам'ятовуючий пристрій, віртуальний COM-порт та налагоджувальний порт;
Комплексні безкоштовні бібліотеки ПЗ та приклади доступні з пакетом STM32Cube;
Підтримка широкого вибору інтегрованих середовищ розробки (IDE), включаючи IAR™, Keil®; IDE, засновані на GCC; Arm® Mbed™;
Сумісність з Arm® Mbed Enabled™ (лише для деяких STM32 Nucleo). |
