XL6009-MOD

    Мініатюрний модуль живлення
    49,50 ₴
    від: 1 шт.
    від: 11 шт. — 45,89 ₴
    від: 47 шт. — 42,61 ₴
    спец-ціна
    від: 94 шт. — 40,48 ₴
    Регульований підвищує імпульсний модуль живлення на базі XL6009 з вихідним струмом до 3А. Аналог модуля LM2577-MOD.
    Є НА СКЛАДІ, МОЖНА КУПИТИ ПРЯМО ЗАРАЗ
    код товару: 00-00046789
    Виробник:
    Фото на сайті може відрізнятись від реального виду предмета, але це не впливає на основні характеристики виробу
    Знайти PDF з Google
    Опис
    Регульований підвищує імпульсний модуль живлення з вихідним струмом до 3А.

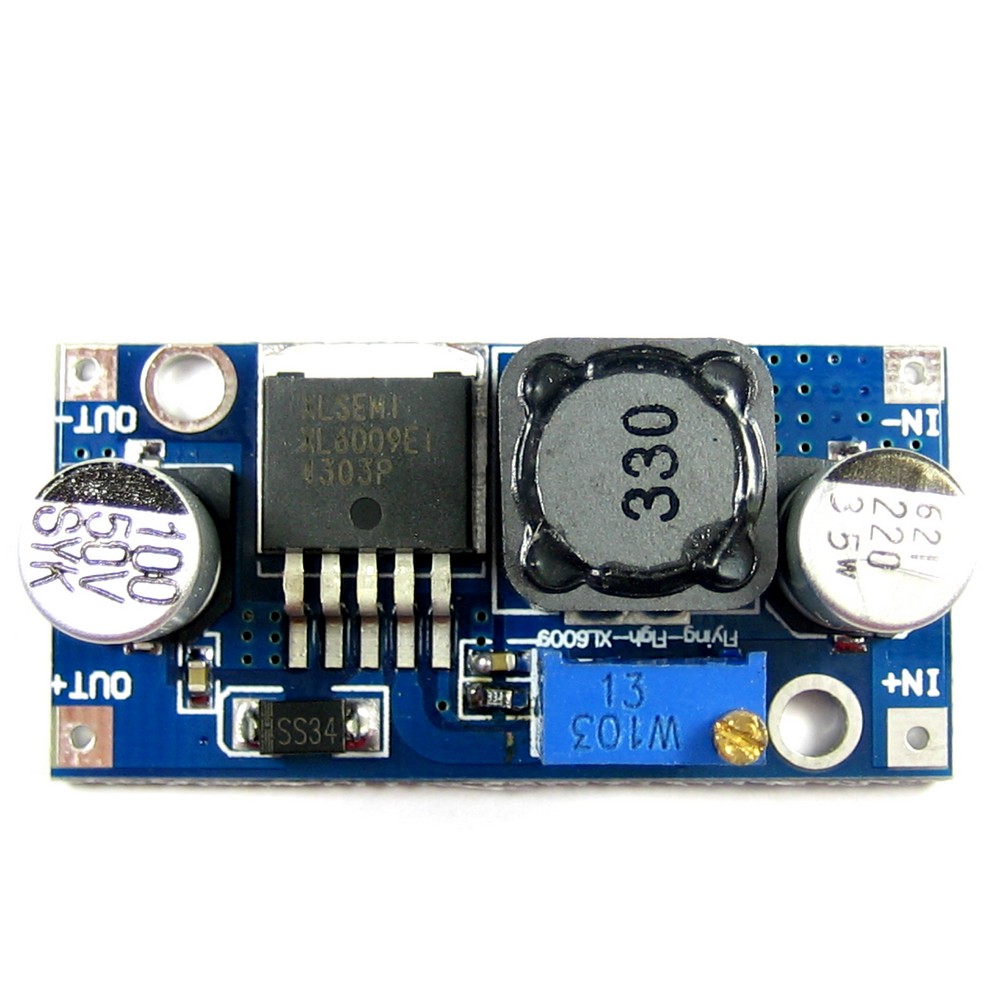

    Конвертер, який збільшує напругу постійного струму з регулятором вихідної напруги, зібраний на чіпі XLSEMI XL6009E1. У використанні перетворювач досить простий. Необхідно підключити джерело напруги до входів конвертера, підключити потрібний пристрій до виходів і подати живлення. Після налаштування перетворювача можна розпочинати роботу. Управління конвертера здійснюється за допомогою резистора, який знаходиться на корпусі пристрою. Завдяки йому можна змінювати значення вихідної напруги.

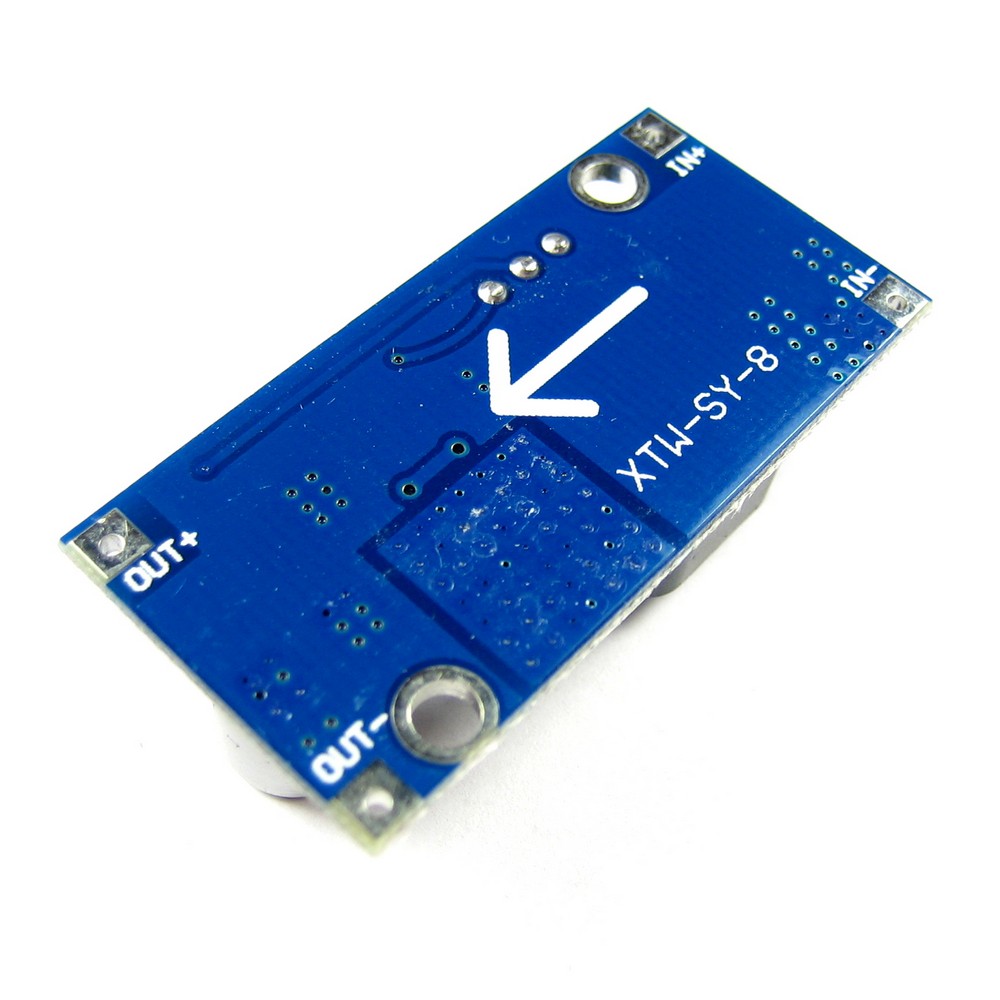

    Для підключення вхідної напруги конвертер має дві клеми, до яких за допомогою пайки приєднується джерело вхідної напруги. Позначення клем IN+, IN-.
    Для підключення пристроїв до виходу конвертера передбачено дві клеми, до яких за допомогою пайки приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-.
    Переваги XL6009Е1 в порівнянні з LM2577: вбудований польовий транзистор (замість біполярного у LM), частота перетворення 400кГц (замість 52кГц у LM), наявність частотної компенсації (оптимізація під напругу живлення та струм навантаження), А7 .
    Також на платі присутні два монтажні отвори для закріплення плати.
    Характеристики:
    вхідна напруга: 3-32;
    вихідна напруга: 5-35;
    максимальний струм: 4 А;
    частота перетворення: до 400 кГц;
    ККД: до 94%;
    розміри (Д х Ш х В): 43 х 20 х 10 мм;
    вага: 10 г.
