TB67S109AFTG-MODUL-BOX

    Контролер крокового двигуна
    345,00 ₴
    від: 1 шт.
    від: 2 шт. — 321,74 ₴
    від: 7 шт. — 298,76 ₴
    Драйвер крокового двигуна. 1, 1/2, 1/4, 1/8, 1/16, 1/32. Максимальний струм до 4 А. Оновлена ​​версія TB6600-MODUL-BOX
    Є НА СКЛАДІ, МОЖНА КУПИТИ ПРЯМО ЗАРАЗ
    код товару: 00-00047505
    Виробник:
    Фото на сайті може відрізнятись від реального виду предмета, але це не впливає на основні характеристики виробу
    Знайти PDF з Google
    Опис

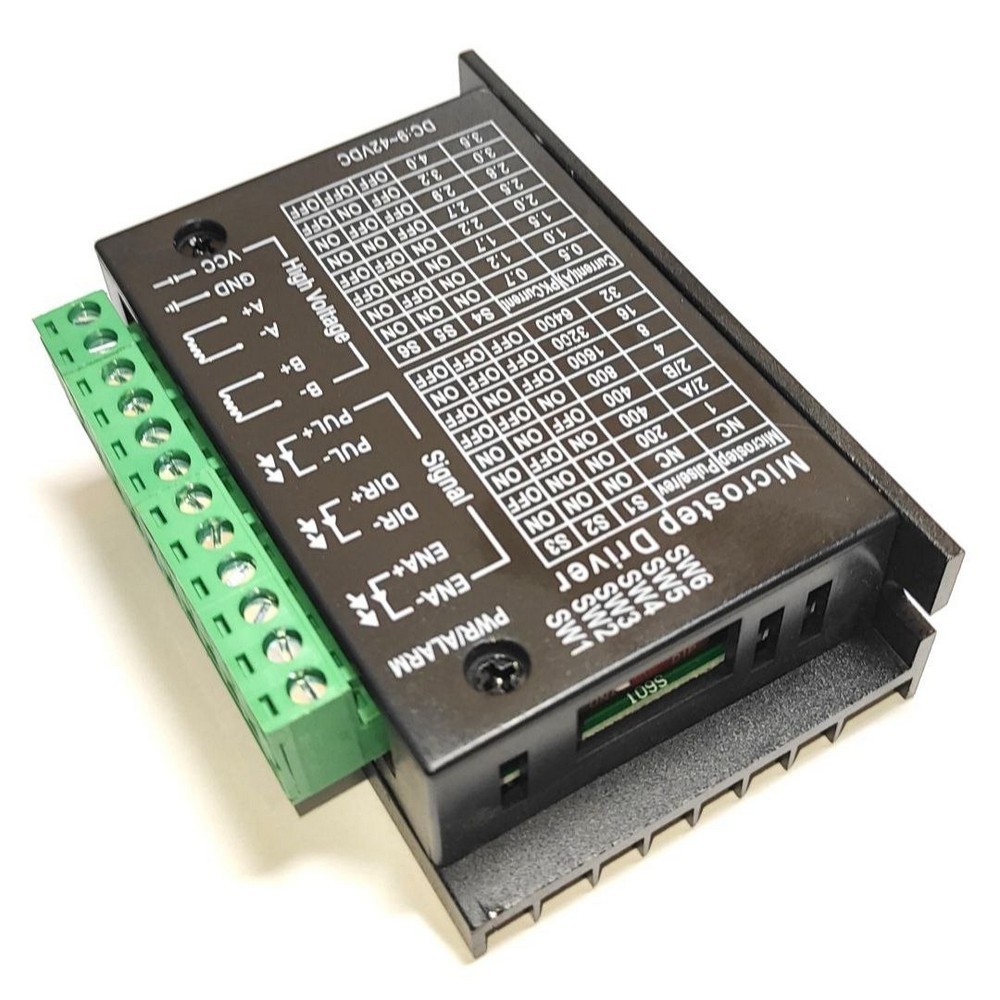

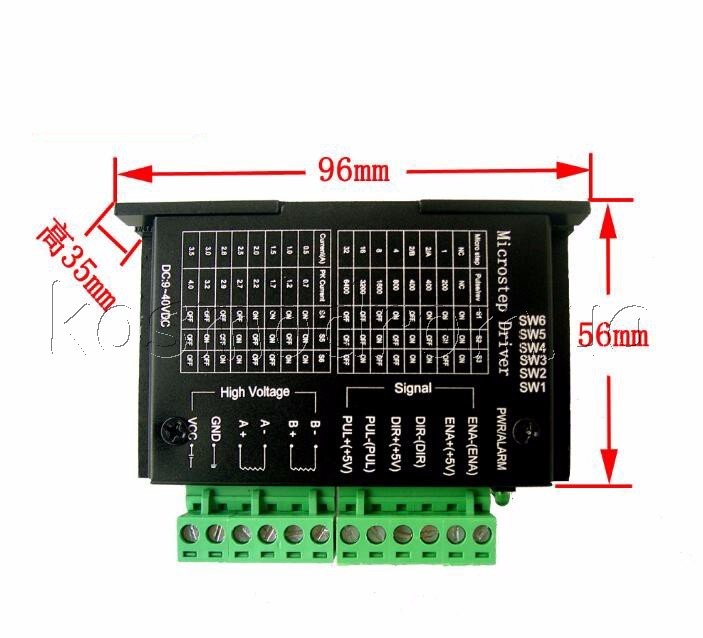

    Драйвер крокового двигуна
    Пристрій на основі драйвера-контролера крокових двигунів на оновленій мікросхемі TB67S109AFTG.
    Придатна для побудови професійних та аматорських систем ЧПУ на крокових двигунах високої потужності.
    Драйвер є оновленою версією плати TB6600-MODUL-BOX.

    Завдяки використанню ШІМ модуляції та інтелектуального керування струмом, до драйвера можна підключити крокові двигуни широкого діапазону напруги живлення та струму, мікросхема сама обмежить максимальний струм на встановленому рівні. Наприклад, можна використовувати кроковий двигун з робочою напругою 5 В. при живленні силової частини більше 40 В., достатньо встановити перемикачами обмеження струму відповідно до робочого струму для даного двигуна.

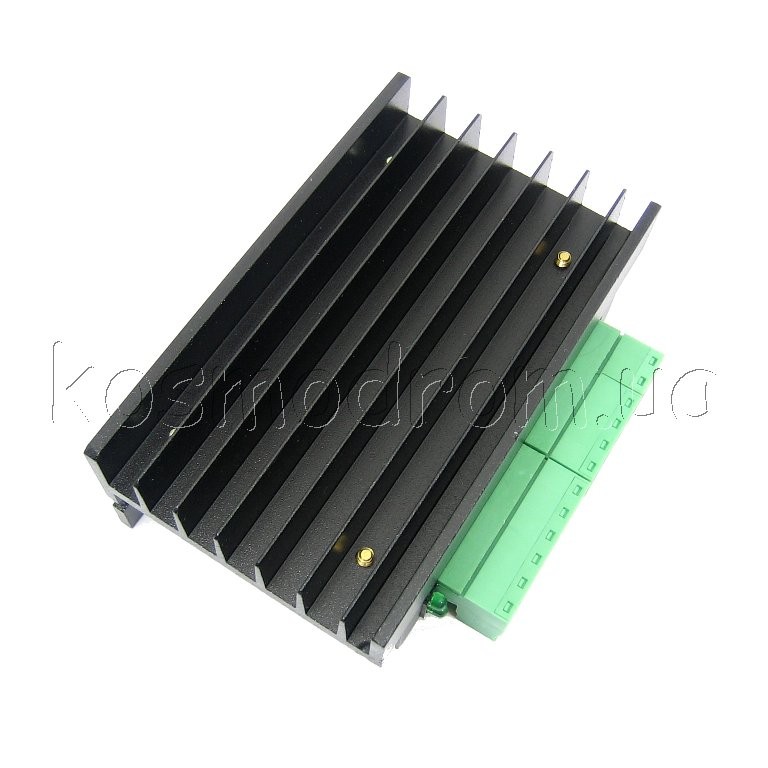

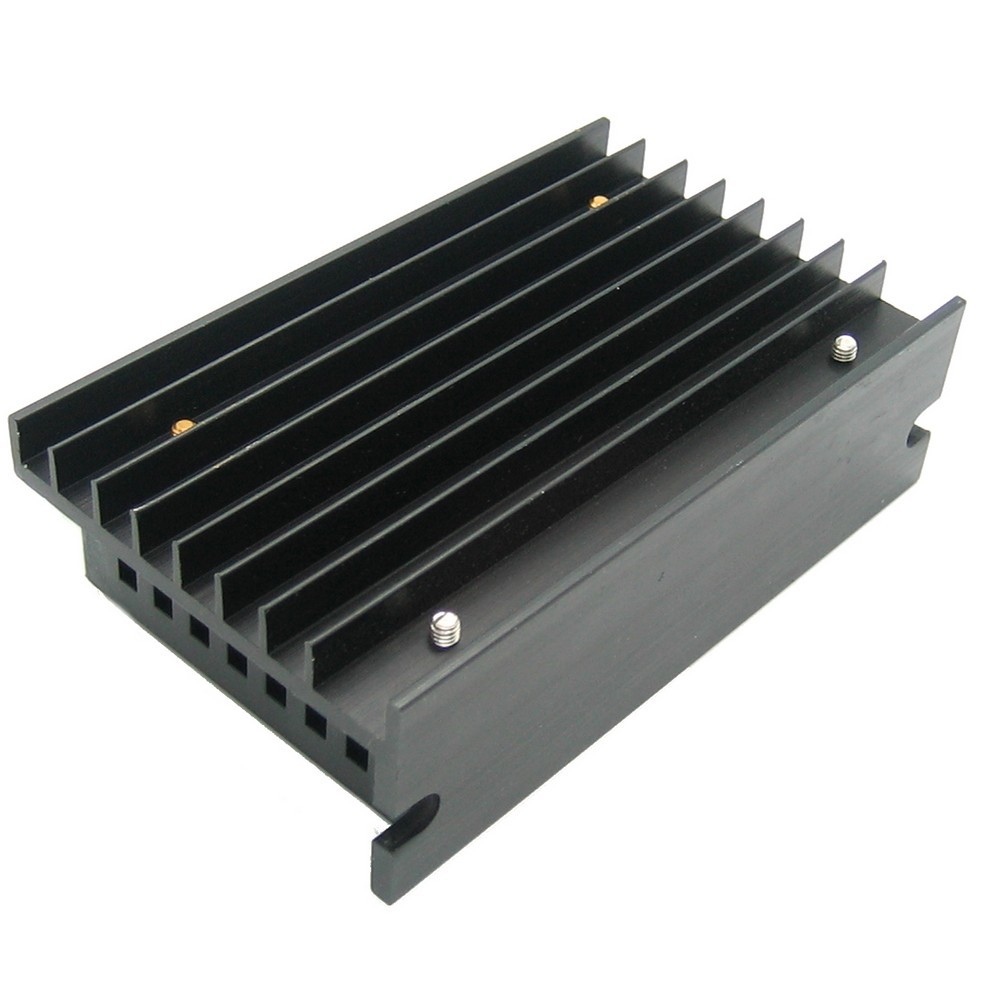

    Масивний алюмінієвий радіатор із можливістю кріплення на основу для додаткового тепловідведення.
    Характеристики:
    Напр. живлення схеми керування: 4.75-5.25 В.
    Напр. живлення силової частини: 9-42 ст.
    Максимальний струм протягом 100 мс: 4 А)
    Номінальний струм: 2 А
    Максимальна частота ШІМ: 100кГц.
    Режими мікрокроку: 1, 1/2, 1/4, 1/8, 1/16, 1/32.

    Максимальний струм драйвера залежить від багатьох факторів таких як: умови експлуатації, час роботи, температура навколишнього середовища, стан плати тощо.
    Докладніша інформація в PDF.
    Завантажити PDF TB67S109AFTG
