HC-SR501-GREEN

    Інфрачервоний датчик відстані
    42,00 ₴
    від: 1 шт.
    від: 13 шт. — 39,09 ₴
    від: 55 шт. — 36,29 ₴
    спец-ціна
    від: 111 шт. — 34,48 ₴
    Інфрачервоний датчик руху використовується для виявлення в контрольованій зоні руху об'єктів, які випромінюють інфрачервоне випромінювання (тепло). Операційний час: 4 с.
    Є НА СКЛАДІ, МОЖНА КУПИТИ ПРЯМО ЗАРАЗ
    код товару: 00-00053203
    Виробник:
    Фото на сайті може відрізнятись від реального виду предмета, але це не впливає на основні характеристики виробу
    Знайти PDF з Google
    Опис

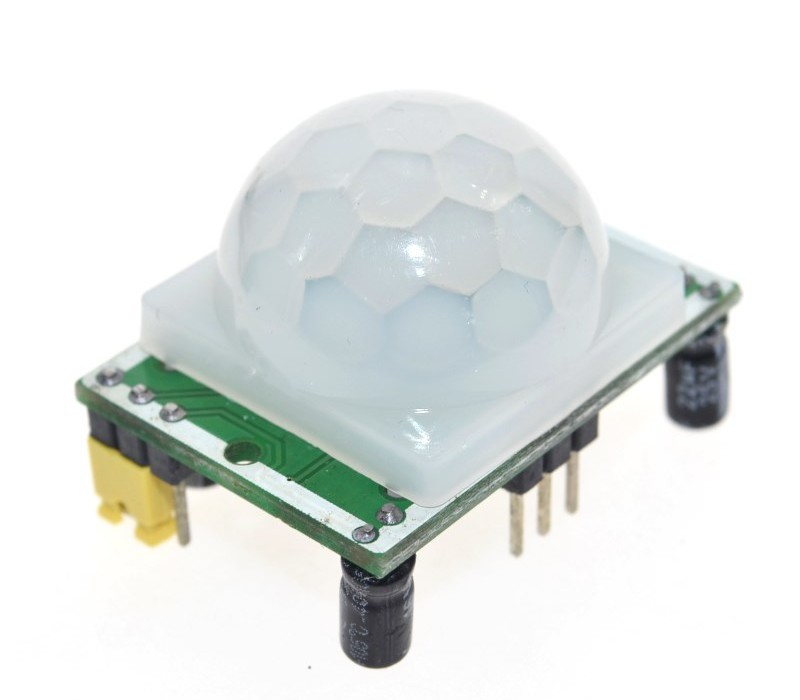

    Інфрачервоний датчик руху
    Інфрачервоний датчик руху HC-SR501 використовується для виявлення в контрольованій зоні руху об'єктів, що випромінюють інфрачервоне випромінювання (тепло). Принцип роботи датчика ґрунтується на піроелектриці.
    Піроелектрика - це властивість генерувати певне електричне поле при опроміненні матеріалу інфрачервоними (тепловими) променями. Над чутливим елементом встановлена лінза Френеля, яка використовується для збільшення радіусу огляду та посилення вхідного інфрачервоного сигналу.

    Модуль має два режими роботи:
    1. Режим H — у цьому режимі при спрацьовуванні датчика кілька разів поспіль на виході (на OUT) залишається високий логічний рівень.
    2. Режим L — у цьому режимі на виході кожного разу спрацьовування датчика з'являється окремий імпульс.

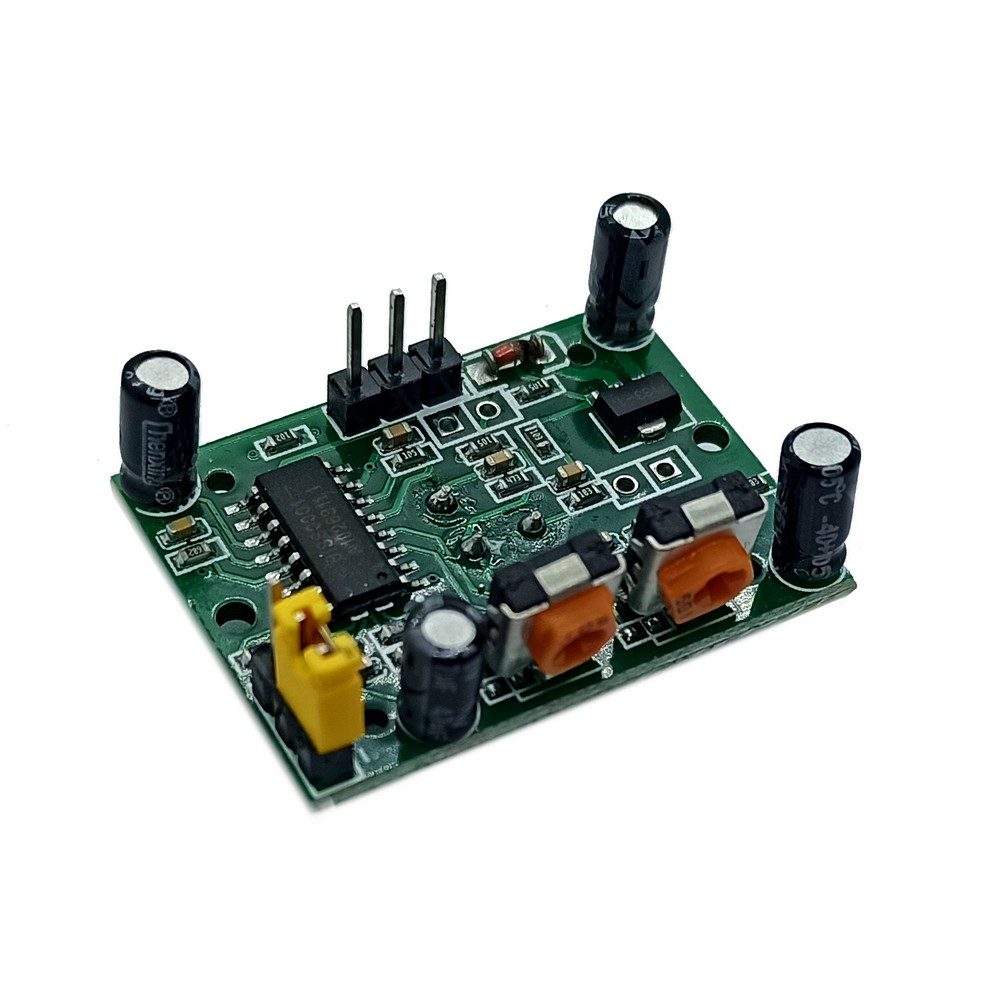

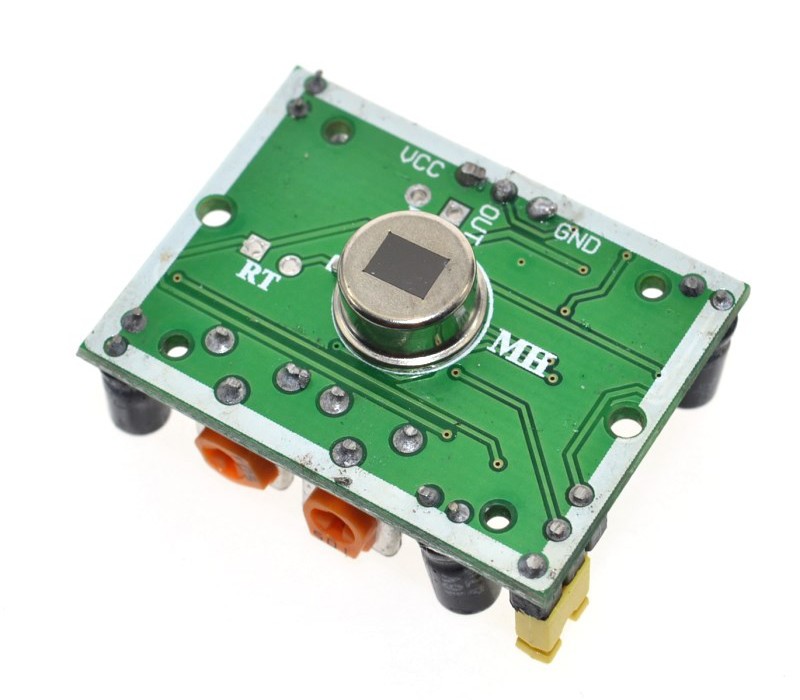

    На датчику встановлено кілька органів керування та налаштування. Встановлено клеми для перемикання режимів роботи. Позначення клем: L, MD, H. Також на платі є два підстроювальні резистори: одним (Sx) регулюється чутливість (від 3 до 7 м), іншим (Tx) встановлюється час, протягом якого при виявленні руху на OUT буде логічна одиниця ( від 5 до 300 с).
    Інфрачервоний датчик руху HC-SR501 має один інтерфейс для підключення до мікроконтролера. Це 3-х контактний штирьовий інтерфейс для підключення до мікроконтролера.
    Контакти:
    OUT (вихідний сигнал) – контакт обміну даними між датчиком і микроконтроллером;
    VCC – напруга живлення;
    GND – загальний контакт.
    Живлення датчика здійснюється або від Arduino контролера, або іншого керуючого мікропроцесорного пристрою, або від зовнішнього джерела живлення (блоку живлення, батареї). Напруга живлення датчика 4,5-20 В.
    Характеристики:
    Напруга живлення постійного струму: 4,5 - 20 В;
    Струм на виході: 60 мА;
    Напруга на виході: високі та низькі рівні в 3,3 В TTL логіці;
    Дистанція виявлення: 3 - 7 м (налаштовується);
    Кут виявлення: від 120 до 140;
    Тривалість імпульсу при виявленні: 5 - 300 с (налаштовується);
    Час блокування до наступного вимірювання: 4 сек. (але можна змінити заміною SMD-резисторів);
    Робоча температура: від -20 до +80 ° C;
    Режими роботи: L - одиночний захоплення, H - повторювані виміри;
    Габарити модуля: 32 х 24 х 18 мм;
    Вага: 5 г.
