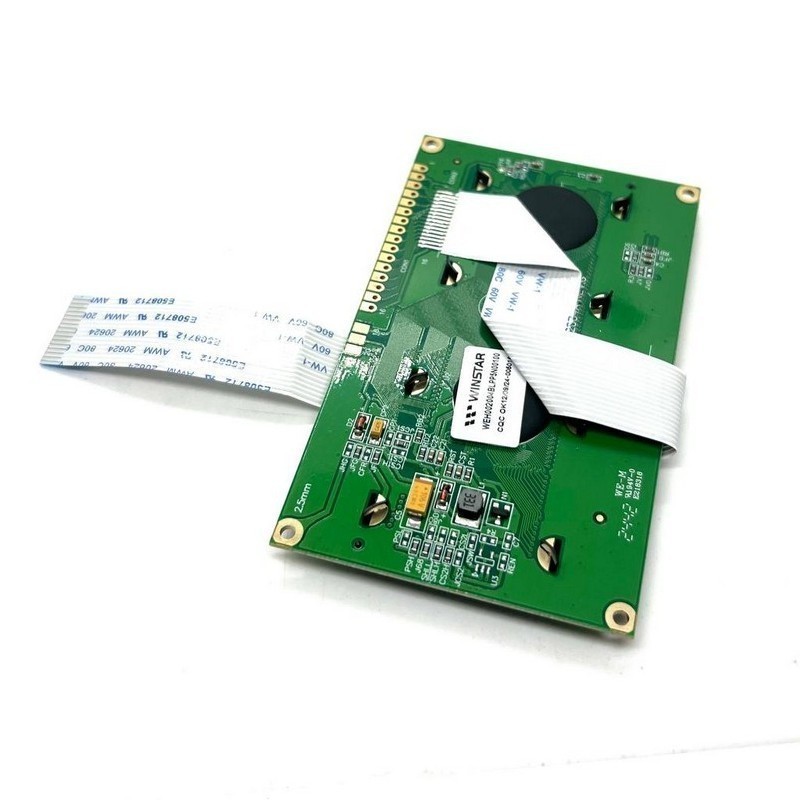

WEH002004BLPP5N00100

Символьный OLED индикатор 20 символов 4 строки

WEH002004BLPP5N00000 выполнен по технологии OLED-дисплеев с пассивной адресацией, без сенсорной панели.

Дисплей содержит встроенный знакогенератор с 4 страницами шрифтов, включая кириллицу и элементы псевдографики. Система команд управления практически идентична набору контроллера HD44780.


Конструкция и расположение выводов разъема позволяет заменить традиционные жидкокристаллические индикаторы без изменения конструкции готового изделия. OLED-дисплеи не требуют напряжения смещения и регулировки контрастности.

Напряжения питания – 5 В. Энергопотребление зависит от отображаемого изображения, т.к. каждый пиксель является источником света и при типовой картинке составляет 150 мВт
(5 В 30 мА), что сопоставимо с потреблением ЖКИ модулей с включенной подсветкой.

Срок жизни дисплея составляет 50 000 часов (по прошествии этого времени яркость изображения не должна упасть более чем на 50%). Применение способов динамического формирования изображения и адаптивного регулирования яркостью может существенно увеличить срок жизни.

Главные преимущества OLED-дисплеев:
высокая контрастность изображения
высокая яркость изображения 125 нит (при Uпит=5В)
равномерный угол обзора во всех плоскостях 160°
быстрый отклик 10 мкс не зависящий от рабочей температуры
широкий рабочий диапазон температур –40…+80 °C

Основные характеристики WEH002004BLPP5N00000:
Тип дисплея: OLED Символьный
Встроенный контроллер: WS0010
Текстовое разрешение: 20 символов/4 строки
Тип интерфейса: параллельный 6800
Цвет точки: желтый
Цвет фона: черный
Напряжение питания: 5 В.
Контрастность: 2000:1
Размер: 98.0×60.0×10.0 мм
Рабочая температура: -40...80 С
