W2809

Терморегулятор

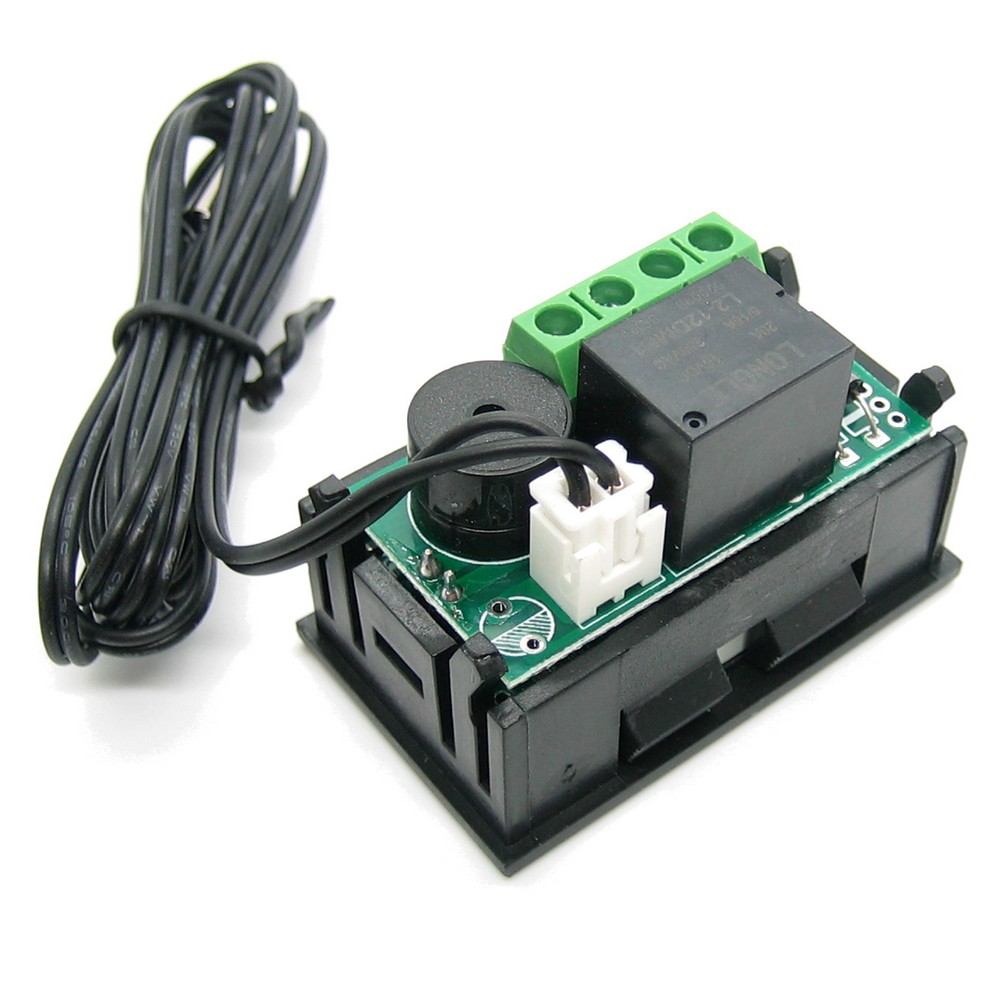

Терморегулятор с цифровой индикацией. Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°C до
+110°C. Он может работать в паре с нагревателем или охладителем.

Программируемый терморегулятор оснащен двумя трехразрядными LED индикторами, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения внешнего термодатчика, клеммами «K0/K1» для подключения нагрузки и «+12V/GND» для питания платы терморегулятора. На LED индикаторах отображается текущая измеряемая температура уставленная температура для включения либо отключения нагрузки.

Подготовка к работе:
1) Подключите источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и«GND» (минус 12V).
2) Подключите нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение)
После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная датчиком температуры.

Установка и настройка заданной температуры
Для установки температуры контроля кратковременно нажмите кнопку «SET», после чего кнопками «+» или «-» установите заданную температуру, и еще раз нажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Программирование:
Для входа в режим программирования удерживайте, в течение 5 секунд, кнопку «SET», после чего кнопками «+» или «-» выберите код параметра меню (P0…P6) из таблицы «Меню терморегулятора».
Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «-» измените значение параметра. Для сохранения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.

Меню терморегулятора:
P0 Режим работы терморегулятора: охлаждение — (Cooling) / нагрев (Heating) C / H C
P1 Гистерезис, °C 0,1…15 2
P2 Верхний предел установки поддерживаемой — температуры, °C 110 110
P3 Нижний предел установки поддерживаемой — температуры, °C -50 -50
P4 Коррекция температуры, °C -7 … +7 0
P5 — Задержка времени включения реле (может отличаться от выбранного в пределах ± 50%), мин. 0…10 0
P6 Верхний предел температуры отключения (защита от перегрева), °C OFF или ON (при ON от 0°C до110°C) OFF

Индикация:
LED дисплей отображает следующие значения: «LLL» — датчик не подключен, «HHH» — температура вне диапазона (меньше -50°C или больше 110°C), «—» превышение пределов заданных в параметре P6

Сброс параметров в заводские установки:
Для сброса параметров в заводские установки (настройки по умолчанию):
1) отключите питание;
2) нажмите и удерживайте кнопки «+» и «-»; 3) Подайте питание на терморегулятор.
На LED дисплее появится надпись «888», после чего отобразится текущая температура.

Характеристики:
Габаритные размеры: 40 x 48 x 14 мм
Диапазон измерения и программирования температуры: -50°C …110°C
Точность измерения: 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность управления: 0,1°C 0,1°C в диапазоне от -9,9°C до 99,9°C; или 1,0°C вне этого диапазона
Точность гистерезиса: 0,1°C
Гистерезис: 0,1…15°C
Время обновления показаний: 0,5 секунд
Напряжение питания: 12 VDC
Датчик: NTC 10K 0.5%, длина кабеля 1 м, влагозащита
Максимальный ток нагрузки: 5A / 220VAC; 15A / 14VDC
Температура окружающей среды: -10…60°C
Способ подключения нагрузки: электромагнитное одноканальное реле (5A / 220VAC; 15A / 14VDC)
(при больших нагрузках, используйте контактор или твердотельное реле большей мощности)
