Серия ZXCT — это линейка интегральных микросхем для высокостороннего (high-side) измерения тока через шунтовый резистор (то есть шунт лежит между источником питания и нагрузкой).
Основные преимущества:
Измерение тока без нарушения схемы заземления нагрузки (не нужно вставлять шунт в «минус»).
Возможность измерения очень малых напряжений падения (на шунте) благодаря малому смещению и архитектуре с «zero-drift». Например, серия ZXCT199 заявляет возможность измерения падения до ~10 мВ.
Широкий диапазон входных (общего режима) напряжений: например, у ZXCT199 — от –0.1 В до 26 В.
Низкое потребление тока (что важно для батарейных и портативных приложений) — некоторые варианты имеют ток покоя всего несколько микроампер.
Применения
Серия ZXCT подходит для различных применений, среди которых:
Мониторинг нагрузки в портативных устройствах (например, батареи, USB-питание)
Индустриальные и автомобильные схемы — когда требуется измерить ток на стороне питания, не затрагивая заземление
Защита, измерение мощности и контроля энергопотребления
Главные моменты при выборе и использовании
Выбор диапазона общего режима: убедитесь, что устройство поддерживает необходимое вам входное напряжение (например, если шунт находится на более высоком потенциале).
Выбор коэффициента усиления: в вариантах с фиксированным коэффициентом (например, ZXCT199) важно подобрать нужный усилитель, чтобы выходное напряжение было комфортно для АЦП или аналоговой схемы.
Падение напряжения на шунте: поскольку устройство умеет работать с очень маленькими падениями (~10 мВ), можно использовать очень малое сопротивление шунта, что снижает потери и нагрев.

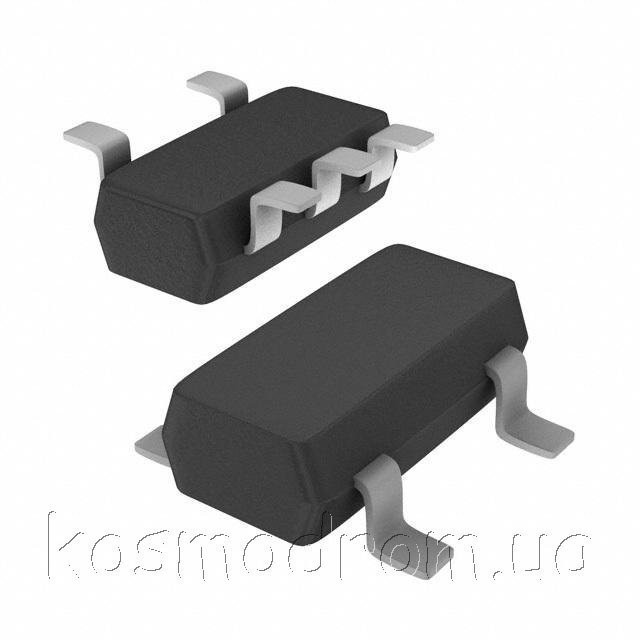

Корпус и ток покоя: для портативных решений выбирайте вариант с минимальным током и компактным корпусом.
Точность и температурный диапазон: проверьте, насколько критичны погрешности усиления и смещения для вашего приложения; у некоторых моделей ошибок всего ±0,8-1 % в широком диапазоне.
